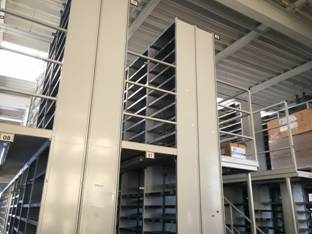

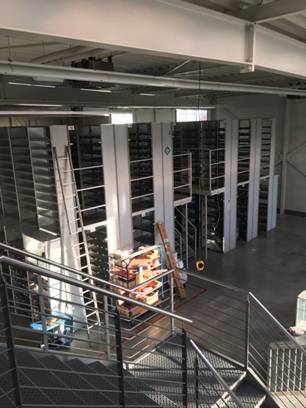

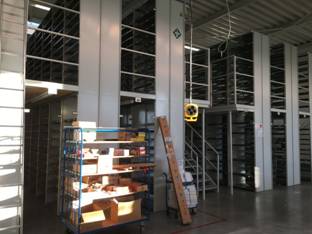

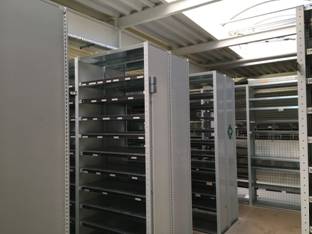

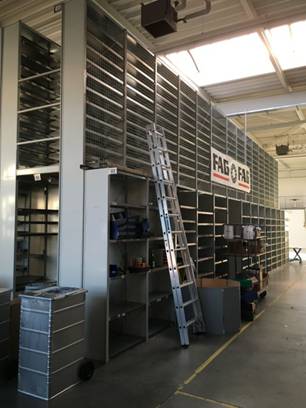

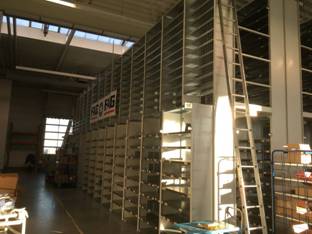

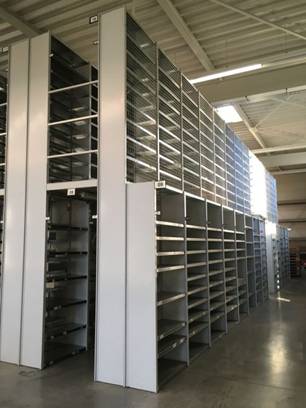

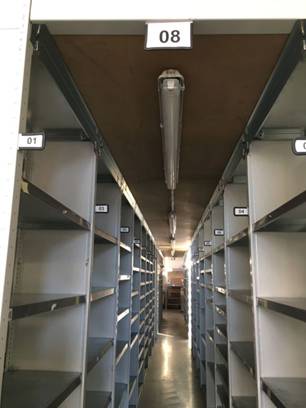

2-Stöckigen Meta Fachbodenanlage ca. 14 x 12m, ca. 297 Felder, Böden 1 x 0,4m – gebraucht – :

2-Stöckigen Meta Fachbodenanlage ca. 14 x 12m, ca. 297 Felder, Böden 1 x 0,4m  – gebraucht – :



Hersteller: Jungheinrich

Typ: Meta Clip

Baujahr: 2002



Technische Paten:

Grundfläche der Anlage: 14.435 x 11.725  = 169m2

Anlagenhöhe:  5.000mm

Höhe Oberkante 1. Etage: 2.500  mm

Regaltiefe einseitig: 400mm

Regaltiefe doppelseitig: 875/1.075mm

Fachbreite: 1.006mm

Fachbodenanzahl je Feld: 18 Stück

Gesamtanzahl Fachböden: 2.700 Stück

Davon Fachböden MS230 1000X400: 1000 Stück

Fachbodentragkraft bei gl. V. Last: 100/230 kg

Feldlast einschl. anteiliger Bühnenlast: 2.600kg

Bühnen Tragkraft bei gl. v. Last:  250kg / m2

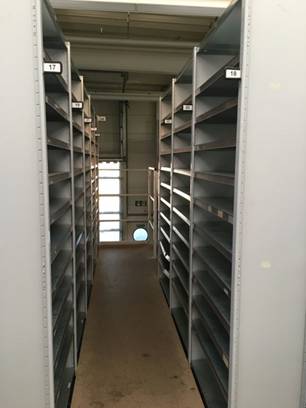

Gangbreite: 900mm

Stützlast (Einzelstütze): 650kg

Stützlast (Stützenpaar im Doppelregal): 1.300Kg

Flächenpressung: 86,7Kg/cm2

Alle Belastungen verstehen sich bei gleichmäßig verteilter Last

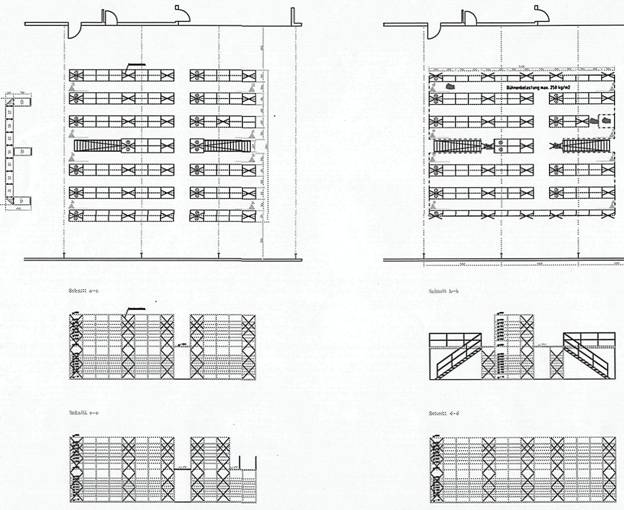

Die Fachbodenreqaleinrichtunq besteht im einzelnen aus:

Pos. 1 /  2: 2 Stück Einfach/Doppelregale, 14.434 mm lang.

Alle Rahmen sind Vollwandrahmen Pos. 2 mit Drahtrückwand im OG Im Erdgeschoß als Doppelregal, im Obergeschoß als Einfachregal.

Pos, 3: 4 Stück Doppelregale, 8×1.000 mm = 8.100 mm lang,

Alle Rahmen sind Vollwandrahmen

Pos.4:  3 Stück Doppelregale, 5×1.000 mm = 5080 mm lang,

Alle Rahmen sind Vollwandrahmen

Pos. 5 : 1 Stück Doppelregal, 5×1.000 mm = 5.080 mm lang,

sonst wie Pos. 4, mit Palettenübergabeplatz incl. Absperrkette.

Pos.6: 1 Stück Doppelregal, 1×1.000 mm = 1000 mm lang.

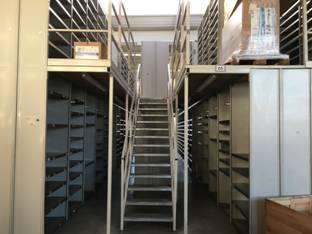

Alle Rahmen sind Vollwandrahmen incl. Treppenanschluß

Pos.7: 1 Stück Doppelregal, 4×1.000 mm = 4074 mm lang,

Alle Rahmen sind Vollwandrahmen incl. Treppenanschluß

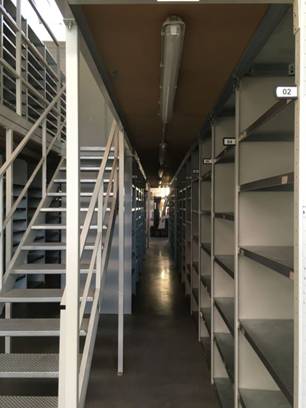

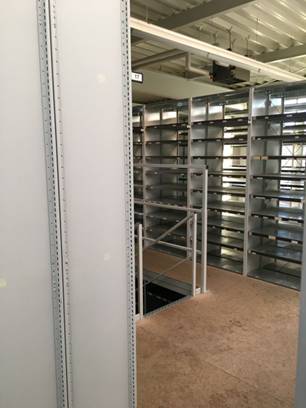

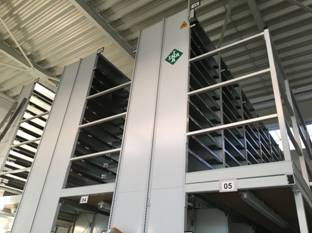

Pos. 8: 1 Stück Bühne = 88 m2 einschl. Bühnenauflage und Bühnenabdeckung, 2 Treppen, ca. 30 lfdm. Geländer, Bühnenbelag Spanplatte 30 mm stark

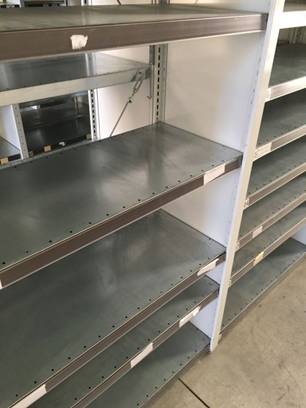

Die Rahmen sind weiß beschichtet, leider haben ein paar Holzplatten bzw. Bodenplatten einen Wasserschaden (diese Platten müssten ausgewechselt werden)



Verfügbar: ab sofort

Zustand: gut

Standort: NRW
