Beschreibung

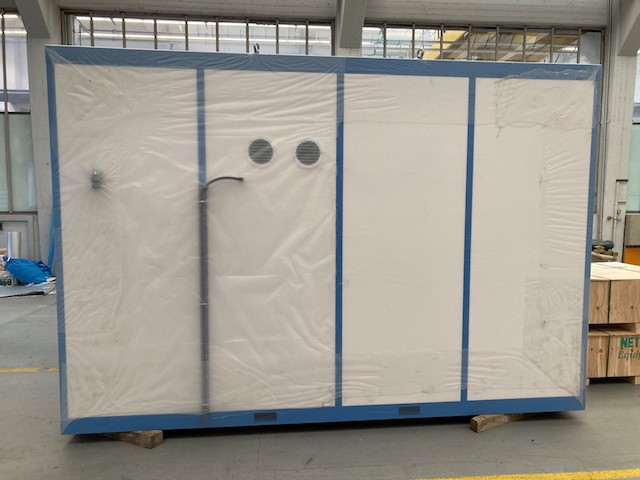

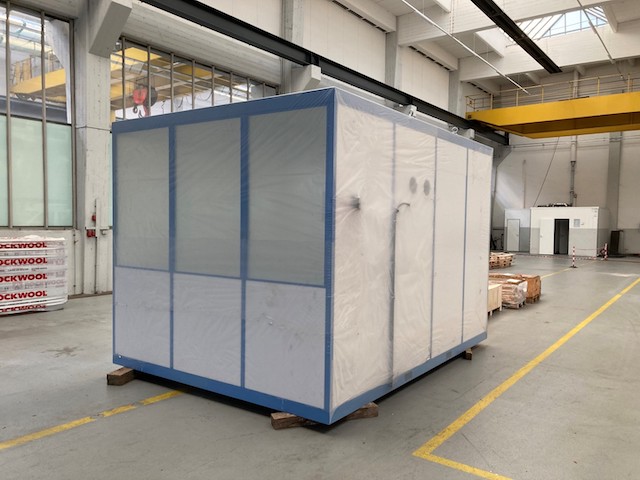

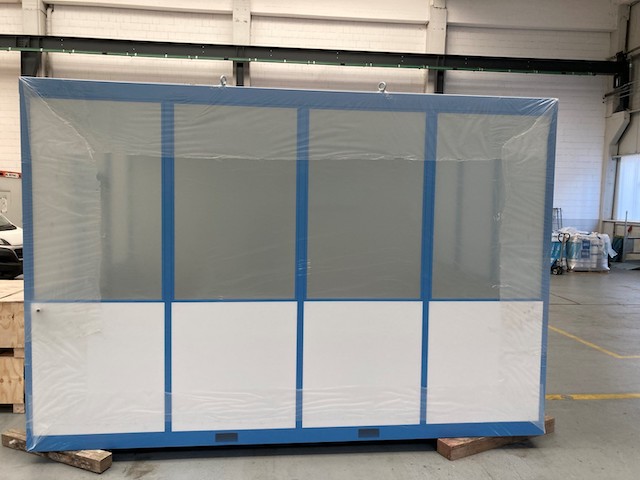

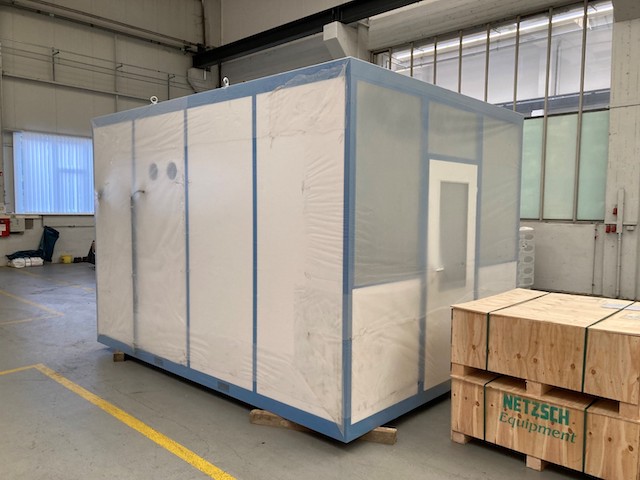

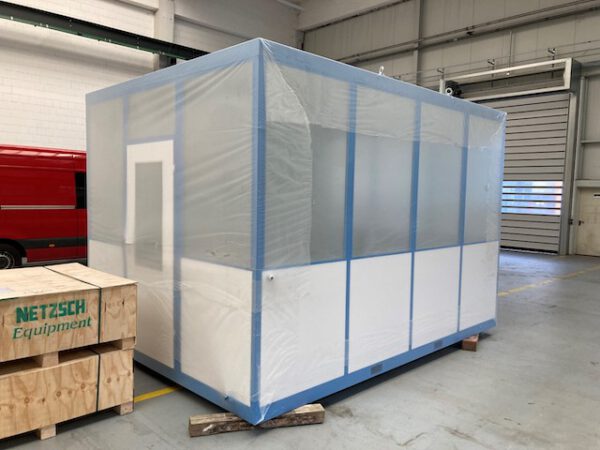

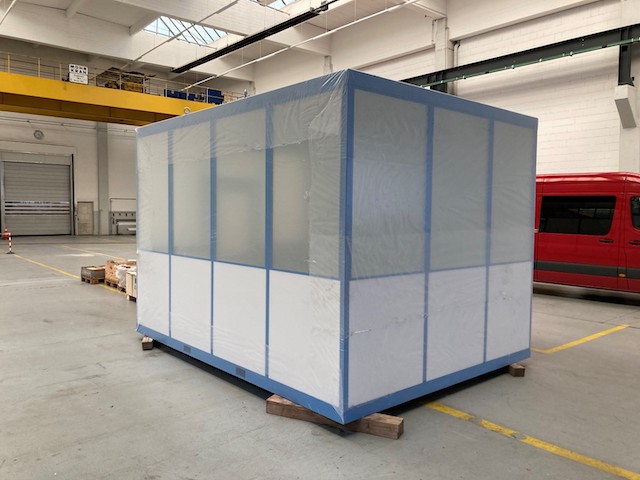

Hallenbüro, 4m x 3m x 2,74m mit Fensterfläche und 1 Tür – Neu, noch nie im Einsatz – :
Preis ab Standort: 12.000.-€ (netto) verpackt und verladen!
Verfügbar: ab sofort
Standort: 64293 Darmstadt
Eehem. Neupreis 14.000.-€ (netto)

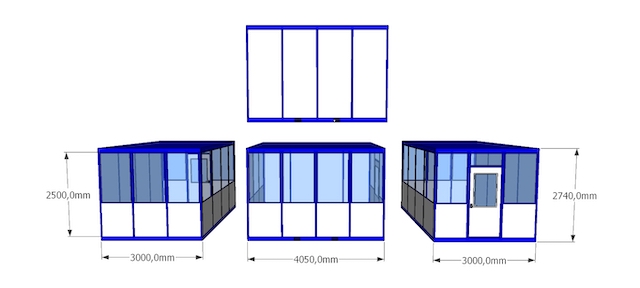

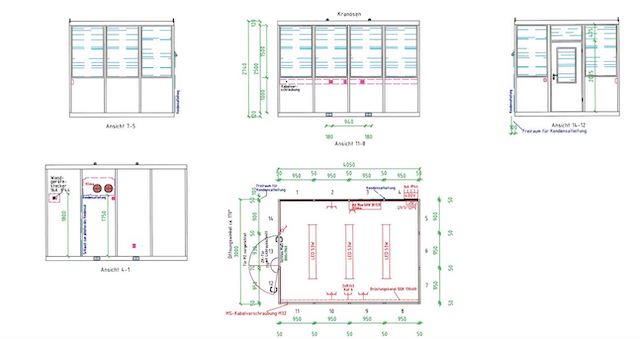

Spezifikation Hallenbüro
Hallenbüro
4-seitig, Montage im Herstellerwerk
Länge 4050 mm
Breite 3000 mm
Höhe 2740 mm
lichte Raumhöhe 2500 mm
Gesamtgewicht ca. 2300 kg
Lackierung
Rahmen: RAL 250 50 40
Pantone Process Blue (matt)
grundiert, 2K Superdur Top Strukturlack,
seidenglänzend, nasslackiert
Füllung: RAL 9003 signalweiß
grundiert, 2K Superdur Top Strukturlack,
seidenglänzend, nasslackiert oder
pulverbeschichtet
Bodenelement
Länge: 4050 mm Breite: 3000 mm
Stahlprofilrahmen 120 mm hoch
Stahlprofilrohrquerträger 80 mm hoch,
grundiert, lackiert.
Lauffläche aus 19 mm Spanplatte V100 E1.
Ohne Dämmung.
mit heterogenem PVC-Belag, Grundfarbe
hellgrau, dunkelgrau marmoriert,
Belastungsklasse En 685 Kl.33,
Rutschsicherheit R9, (Abweichende
Anforderungen bitte mitteilen!)
stuhlrollengeeignet (Bitte unbedingt weiche
Stuhlrollen, Typ W verwenden)
umlaufend Sockelleisten inkl. Befestigung
Ohne Untersichtverkleidung.
Montage im Lieferwerk
Staplertaschen
im 120 mm Boden integriert,
Standardöffnung für Staplergabeln:
B = 170 mm , H = 70 mm
Achsabstand: ca. 940 mm
tragende Pfosten
Höhe: 2500 mm
bestehend aus:
10 Stück Stahlprofilrohren 50*40*2 mm
4 Stück Stahlprofilrohren 50*50*2 mm
grundiert und lackiert
Montage im Lieferwerk
Public Information
9x Wandelement-Glas, 2-teilig
(Ausf. eckig) Wandstärke : 53 mm
Breite: 950 mm, Höhe: 2500 mm oder
Passelement
bestehend aus:
Sockel Glattblechkassette außen, aus 1,5 mm
send. verz. Stahlblech, Bautiefe 40 mm, außen
pulverbeschichtet.
Brüstungshöhe ca.1000 mm
Dämmung mit 40 mm Mineralwolle
Innenverkleidung 13 mm Dekorspanplatte V20,
weiß.
Oberteil mit 8 mm Sound Control,
Verbundsicherheits- Schallschutzglas, 37 dB,
Verglasung (B= 910 mm, H=1460 mm) in einen
Stahlrahmen eingeklebt
Verschraubung des Rahmens mit sichtbaren
verz. Flachkopfschrauben
Glasrahmen lackiert.
Montage im Lieferwerk
4x Wandelement-Vollwand, 1-teilig
(Ausf. eckig) Wandstärke : 53 mm
Breite: 950 mm, Höhe: 2500 mm oder
Passelement
bestehend aus:
Vollwand Glattblechkassette außen, aus 1,5 mm
send. verz. Stahlblech, Bautiefe 40 mm, außen
pulverbeschichtet.
Dämmung mit 40 mm Mineralwolle.
Innenverkleidung 13 mm Dekorspanplatte V20,
weiß.
Montage im Lieferwerk
1x ZK-Türelement mit Glasfüllung
Gesamtgröße: Breite 930 mm Höhe 2025 mm
lichte Breite: 800 mm lichte Höhe: 1960 mm
DIN rechts oder links , nach außen öffnend
mit Zarge und Gummilippendichtung sowie 3-
seitig gefälztem doppelwandigem Türblatt 40
mm dick, aus 0,8 mm Stahlblech
Zarge lackiert, Türblatt verzinkt und lackiert
Rundbogendrücker mit abgerundetem
Kurzschild, PZ gelocht, LMT eloxiert
Buntbartschloss vorgerichtet für Profilzylinder
Oberteil mit Verbundsicherheitsglas 6 mm
B = 520 mm, H = 985 mm, gehalten in einem
Alu-Profilrahmen.
Mit zusätzlichem, unten in Türblatt
eingearbeiteten Anschlag aus 1,0 mm sendzimir
verzinktem Blech, zur Abdichtung und
Verbesserung des Schallschutzes.
Montage im Lieferwerk
Public Information
Wandelement-Glas über Tür, 1-teilig
(Ausf. eckig) Wandstärke : 40 mm
Breite: 950 mm, Höhe: 480 mm oder
Passelement
bestehend aus:
Oberteil mit 8 mm Sound Control,
Verbundsicherheits- Schallschutzglas, 37 dB,
Verglasung (B= 910 mm, H = 440 mm) in einen
Stahlrahmen eingeklebt
Verschraubung des Rahmens mit sichtbaren
verz. Flachkopfschrauben
Glasrahmen lackiert.
Montage im Lieferwerk
Wandelement-Glas über Tür, 1-teilig
(Ausf. eckig) Wandstärke : 40 mm
Breite: 950 mm, Höhe: 480 mm oder
Passelement
bestehend aus:
Oberteil mit 8 mm Sound Control,
Verbundsicherheits- Schallschutzglas, 37 dB,
Verglasung (B= 910 mm, H = 440 mm) in einen
Stahlrahmen eingeklebt
Verschraubung des Rahmens mit sichtbaren
verz. Flachkopfschrauben
Glasrahmen lackiert.
unmontiert
Innendachelement
nicht begehbar
Länge: 4050 mm Breite: 3000 mm
Stahlprofilrahmen 120 mm hoch
Stahlprofilrohrquerträger 80 mm hoch
grundiert und lackiert.
mit Kranösen im Dach
Eindeckung mit OSB – Platten 15 mm
Dämmung aus 80 mm Mineralwolle.
Unterseite mit 13 mm Dekorspanplatte E1,
miniperl weiß.
Elektroausstattung
bestehend aus:
3 Stück Anbauleuchte LED
mit opaler Wanne – 53 W, 6200 lm, 4000 K
1 Stück Universalschalter
Komplett- Programm, Fabrikat: Elso, perlweiß,
Schutzgrad nach DIN 40050 IP20
3 Stück Zweifachsteckdose(n) halbversenkt
Komplett- Programm, halbversenkt, Fabrikat:
Elso, perlweiß, Schutzgrad nach DIN 40050 IP20
Public Information
Kabel: Mantelleitung 500V, NYM-J
unter Innenverkleidung verlegt.
1 Stück Unterverteilung 380/400 V
Unterverteilung auf Putz mit 12 Platzeinheiten
und Tür, IP30; 4- poligem Schutzschalter 40 A,
0,03 A Fehlerstromempfindlichkeit; mit
Leitungssicherungsautomaten 16 Ampere BCharakteristik
Bohrung im Wandelement zur Durchführung der
Elektroversorgungsleitung zur Unterverteilung
mit MS-Kabelverschraubung M32 für
Kabeldurchmesser 11-21 mm
Wandgerätestecker zur Stromeinspeisung
400 Volt 16 A-IP 44
incl. Überprüfung nach VDE
CEE-Anbaugerätestecker, 5-polig, ohne Klappe;
zur Stromeinspeisung in das Mehrzweckhaus (in
die Unterverteilung)
Überprüfung der E-Anlage nach VDE 0100-600
und DGVU- Vorschrift 3 mit Prüfprotokoll.
Brüstungskanal GGK
Gesamtlänge: 4 m
Höhe: 130 mm; Tiefe: 60 mm; Fabrikat: GGK;
Farbe: Alpinweiß; mit Trennsteg
UAE – Universal-Doppelanschlussdose im
Kabelkanal
für PC und ISDN-Anschluss geeignet;
Anschlussdose mit 2* RJ45; 2* 8 polig Kat.6
geschirmt
ohne Kabel
Unico Smart 12 HP Klimatisierungssystem
Kühlleistung bis 2,7 kW (EEK – A)
Heizleistung 2,5 kW (EEK – A)
als Wand – oder Truhengerät einsetzbar
mit IR- Fernbedienung, Lüftungsgitter und
Kondensatleitung im Außenbereich,
Einsatzbereich von -10° bis 43 °
Montage nur in einem Sockel oder
Vollwandelement möglich!
Bitte beachten Sie, das es bei oben genannten
Gerät zu Kondensatbildung kommen kann.
Das Kondensat muss bauseits abgeleitet oder in
einem geeignetes Gefäß aufgefangen werden.
