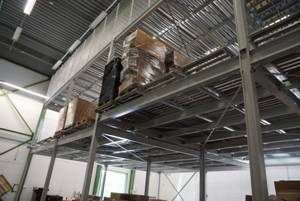

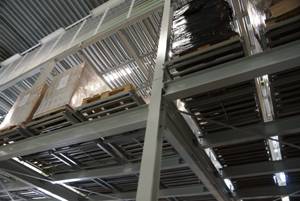

Paletten- Durchlaufregal nach System First in First Out (FiFo), Galler, max. 400kg / Palette, 252 Stellplätze + Lagerfläche am Boden (Freifläche) – gebraucht -:

Paletten- Durchlaufregal nach System First in First Out (FiFo), Galler, max. 400kg / Palette, 252 Stellplätze + Lagerfläche am Boden (Freifläche) – gebraucht -:



Baustellenpreis:



Preis ab Standort: nur 39.500.-€ (netto) inkl. Demontage etc.!!



Die gesamte Anlage besteht aus einer stabilen Stahlkonstruktion!



Hersteller: Galler

Typ: Durchlaufregal

Baujahr: 2015

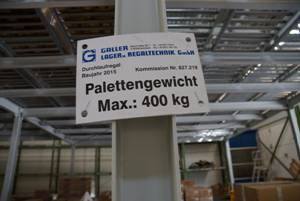

max. Gewicht pro Palette: 150kg bzw. 400kg

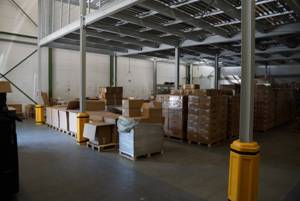

Grundfläche ca.: 17,45m x 10,50m

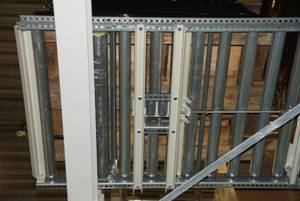

1te Ebene: 14 Rollenbahnen a 8 Paletten hintereinander = 112 Paletten

2te Ebene: 10 Rollenbahnen a 14 Paletten hintereinander = 140 Paletten

Ehemaliger Neupreis ca. 100.000.-€ (netto)

Zustand: gut

Verfügbar: ab Ende KW ca. 23/ 2019

Standort: Stuttgart (später Lager Bautzen dann gilt aber nicht mehr der Baustellenpreis)

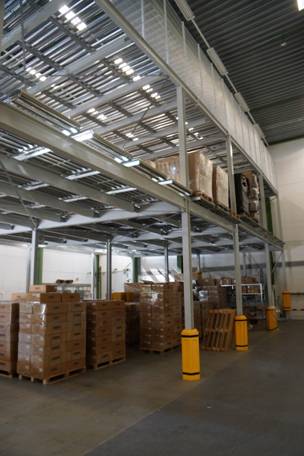

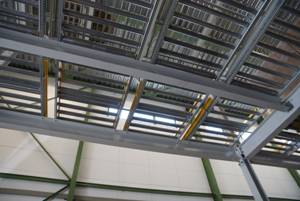

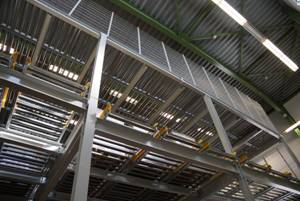

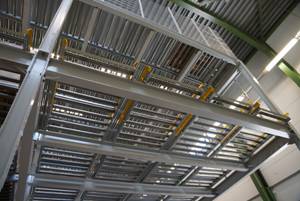

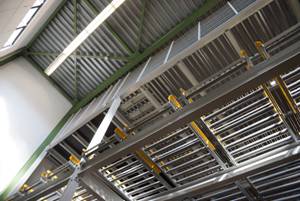

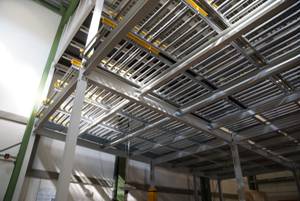

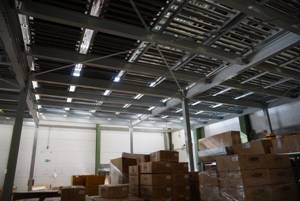

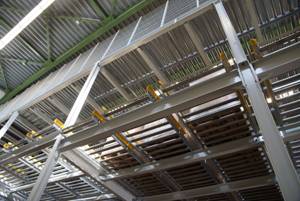

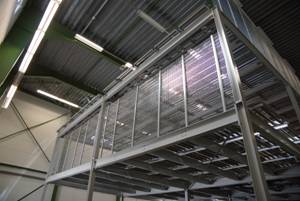

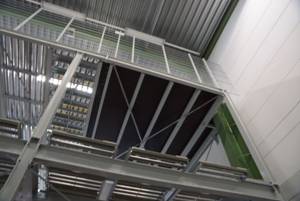

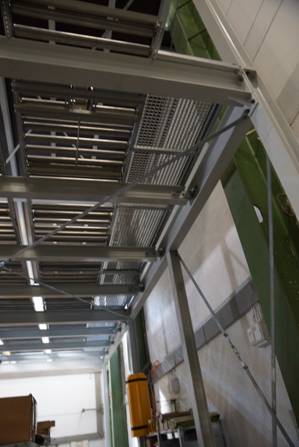

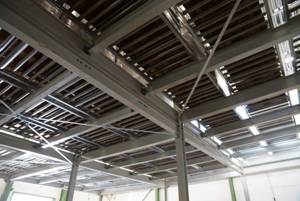

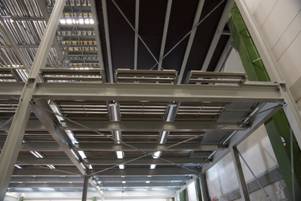

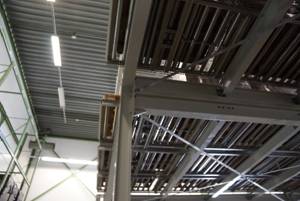

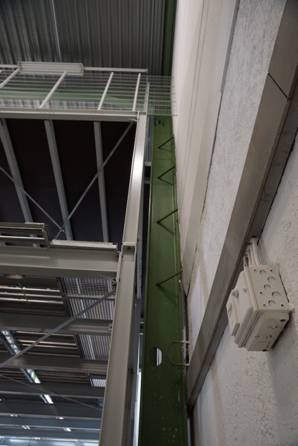

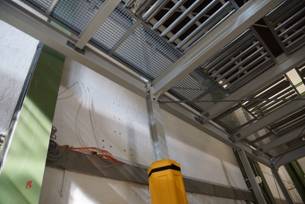

Galler – Stahlbaubühne mit 2 Ebenen

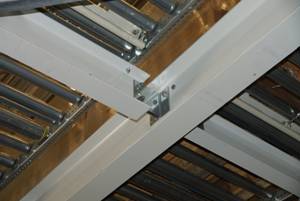

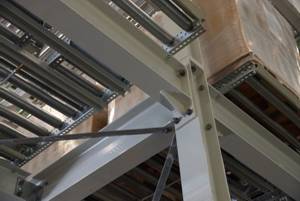

Ebene 1 Mit 4 % Gefälle zum Einbau von Paletten-Rollenbahnen

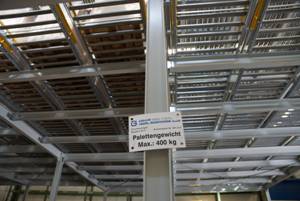

Belastung 400 kg/Palette

Ebene 2 Mit 4,5% Gefälle, 90 Grad gedreht zur Ebene 1

Zum Einbau von Paletten-Rollenbahnen

Bühnenbelag im Bereich des Bediengangs.

Belastung: 150 kg/Palette bzw. Bühnenbelag 300kg/qm

Befahrbar mit Handhubwagen mit Palette max. 150 kg

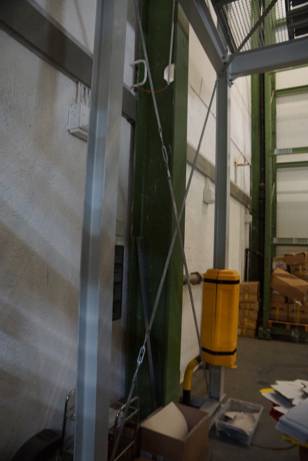

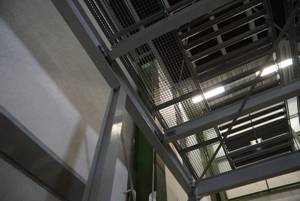

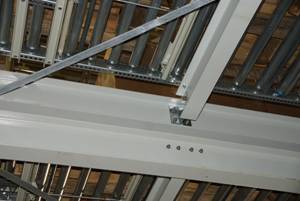

Aussteifung mittels Kreuzverbänden an 3 Seiten. Anordnung nach

Abstimmung der Funktionalität der Bodenfläche.

Maße

Länge = Z ca. 17.460 mm

Breite = X ca. 10.500 mm

Höhe Unterkante Konstr. 1te Ebene ca. 3.490/3.790 mm

Höhe Oberkante Rollenbahn 1te Ebene Entnahme

  1. 3.830/4.130 mm

Höhe Oberkante Rollenbahn 1te Ebene – Aufgabe

  1. 4.307/4.607 mm

Palettenhöhe Ebene 1: 1.800/2.090 mm

Höhe Unterkante Konstruktion 2te Ebene ca. 6.900 mm

Höhe Oberkante Fachbelag 2te Ebene fix. 7.193 mm

Höhe Oberkante Rollenbahn 2te Ebene – Entnahme ca. 6.648 mm

Höhe Oberkante Rollenbahn 2te Ebene – Aufgabe ca. 7.240 mm

Palettenhöhe Ebene 2: 2.370 mm

Oberkante Ware ca. 9.610 mm



Gesamtbühnenfläche ca. 183 m²

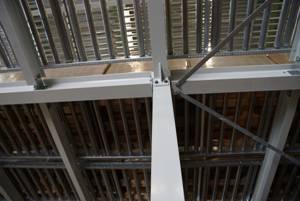

Stützenraster: Z = max. 4.600 mm, X = max. 5.100 mm

Tragkraft:

Ebene 1: 450 kg/m² bei gleichmäßig verteilter,

Paletten vorwiegend ruhender Last und

max. Durchbiegung von L/300 = Riegel

max. Durchbiegung von L/500 = Pfetten

Ebene 2: 200 kg/m² bei gleichmäßig verteilter,

Paletten vorwiegend ruhender Last und

max. Durchbiegung von L/300 = Riegel

max. Durchbiegung von L/500 = Pfetten

Ebene 2 Bediengang ca. 5,0 m x 10.5 m sind für EJC 110 ausgelegt

300 kg/m² bei gleichmäßig verteilter,

Stützenlast: 250,00 kN Designwert (gF = 1,5)

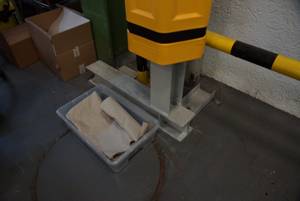

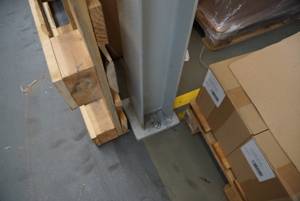

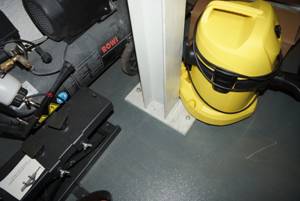

Bodenpressung: 0,38 kN/cm² Designwert (gF = 1,5) bei Fussplatte 30 cm x 30 cm

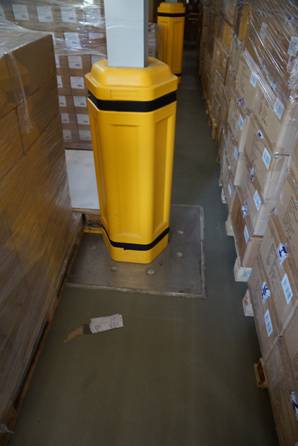

Anpralllasten: nach DIN 1055 sind nicht berücksichtigt

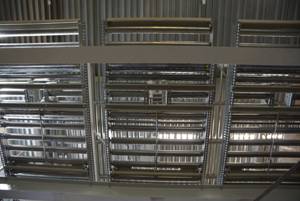

Ebene 1 Gitterelemente zwischen den Rollenbahnen

als Herabfallschutz zwischen den Rollenbahnen eingelegt.

Bühnenbelag Bediengang ca. 4,0 m x 10.5 m mit Siebdruckplatte

Ebene 2 Bfu 100 – Birke d + d , F 30/40 , t = 1 x 30 mm

Oben: Siebdruck – rutschhemmend

Unten: Siebdruck – rutschhemmend

mit Nut und Feder verlegt und verleimt

Befahrbar mit Handhubwagen

Im Bereich der Aufgabeplätze Bühnenbelag zwischen den 3-geteilten

Rollensträngen

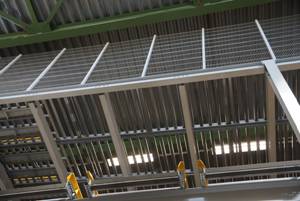

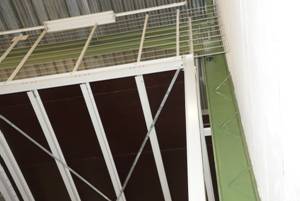

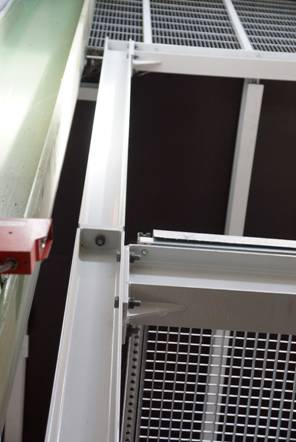

Schutzzaun: 2 x 10,5 lfm Schutzzaun gegen seitliches Herabfallen

Ebene 1 Von Ladungseinheiten

Mattengröße B=2.020 mm x H=2.006 mm / Maschung 200*20 mm.

Zaunmatte feuerverzinkt und vor dem Pfosten verschraubt.

Platzbedarf in der Tiefe 60 mm.

Pfosten aus Rohr 40×40 mm im max Raster von 1.000 mm.

Pfosten pulverbeschichtet in 5010

Montage an der Konstruktion

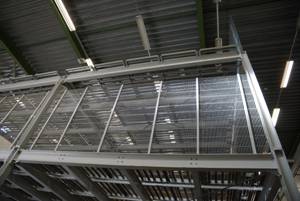

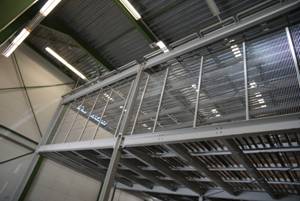

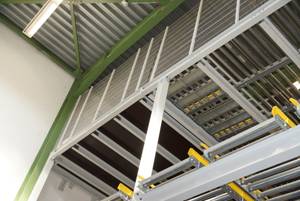

Schutzzaun: 2 x 17,25 lfm Schutzzaun gegen seitliches Herabfallen

Ebene 2 Von Ladungseinheiten und als Personenabsturzsicherung

Im Bereich der begehbaren Bühne

Mattengröße B=2.020 mm x H=2.006 mm / Maschung 200*20 mm.

Zaunmatte feuerverzinkt und vor dem Pfosten verschraubt.

Platzbedarf in der Tiefe 60 mm.

Pfosten aus Rohr 40×40 mm im max. Raster von 1.000 mm.

Pfosten pulverbeschichtet in 5010

Montage auf Belag bzw. an der Konstruktion

Treppen: eine Treppe wurde nicht berücksichtigt

Oberfläche: Stahlteile enzianblau ähnl. RAL 5010, in hochwertiger Pulverbeschichtung

prüffähige Statik: Inklusiv

23.0 Pos. 1 1 Stahlbaubühne

Stahlbaubühne

24.0 1 Stahlbaubühne inkl. Fracht und Montage

25.0 1 Hebebühne

26.0 Pos. 4 1 Paletten-Regal OMEGA Einzelteile

Durchtrittsicherung Ebene 1

27.0 1 Rollenbahnprofil U37,5/85 – 10.400 mm sendzimir-verzi

28.0 42 C46/46 – 405 mm

29.0 13 C46/46 – 650 mm

30.0 10 Drahtgitter zum einlegen 220 x 10.700 mm

Drahtgitter zum einlegen 220 x 10.700 mm

Achtung Paletten oben 2.370 mm.

Aufgabe der Paletten auf Bühne mittels Handhubwagen.



1.0 t110-16509 18 Auflagerost 35/2 mit Randeinfassung T50

T = 1661 mm, B = 370 mm / 1 Geteilt

Maschung 33×33 mm

Zul. Belastung 300 kg / m² g.v.L.

max Durchbiegung I/200

Ausführung feuerverzinkt

2.0 t110-16509 6 Auflagerost 35/2 mit Randeinfassung T50

T = 1761 mm, B = 570 mm / 1 Geteilt

Maschung 33×33 mm

Zul. Belastung 300 kg / m² g.v.L.

max Durchbiegung I/200

Ausführung feuerverzinkt



Mengen = Fett markiert

3.0 g231-16505 250 Tragrolle 130 mm T1,5 verzinkt

4.0 g231-16505 1.592 Tragrolle 872 mm, verzinkt

5.0 g231-16630 96 Tragrolle 400 mm T1,5 verzinkt

6.0 g232-16518 174 Bremstragrolle 872 mm verzinkt

7.0 g232-16526 24 Bremstragrolle doppelt, 872 mm verzinkt

8.0 g232-16652 48 Bremstragrolle 357 mm verzinkt

9.0 g240-16532 346 Distanzwinkel 872 mm

10.0 g240-16536 34 Distanz 872 mm

11.0 g240-16587 60 Distanzwinkel 130 mm

12.0 g256-60216 24 Trennvorrichtung Kniehebel 872 mm

13.0 g260-16546 24 Einsetztrichter für U40/80/40-3,0

14.0 g270-16550 24 Endanschlag 872 mm

15.0 g280-16556 14 Rollenschutz 872 mm

16.0 g280-16585 30 Rollenschutz 130 mm

-17.0 14 Gitter / Blechabdeckung zwischen den Bahn

18.0 10 Unterstützungtraverses für 3-Teilung

19.0 20 U-Auffahrblech

20.0 g291-16769 10 Einweiser 110 mm

21.0 g291-16770 20 Einweiser 150 mm
