VERKAUFT !!!

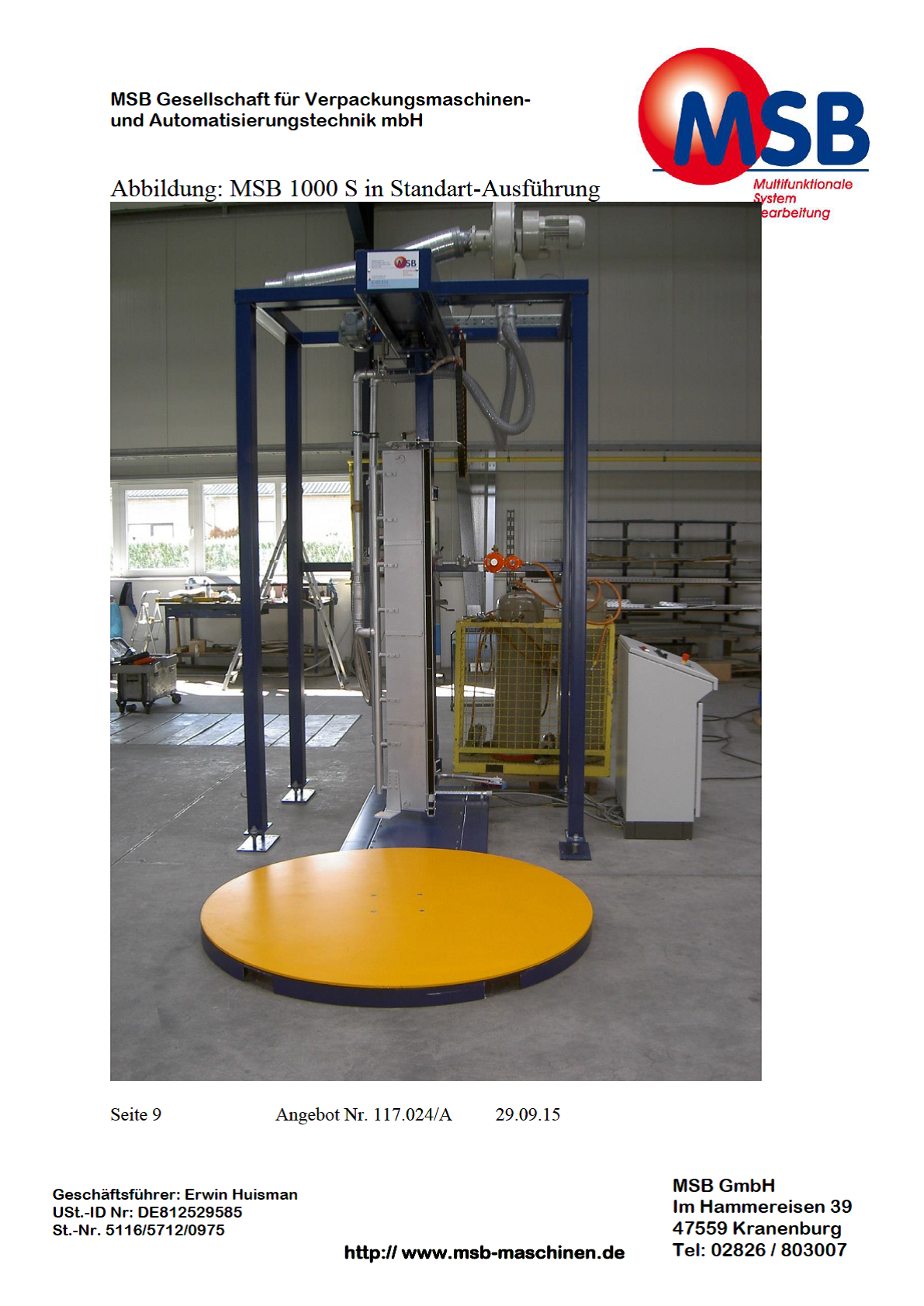

Paletten-Schnellschrumpfautomat Typ MSB 1000 S mit Drehtisch– gebraucht- :
Preis auf Anfrage, bzw. gegen Gebot!
MSB 1000 P
Schnellschrumpfautomat Typ MSB 1000 P
Venturi-Einzelbrenner
Standardausführung Gashochdruck (Propangas)
Hu. min. 11.500 kcal/kg
Eingangsdruck Propangas 5-6 bar max. / R ½“
Baujahr: 2015
Die mit der Schrumpfhaube überzogene Palette wird auf den Kufen des Drehtisches
abgestellt. Durch Betätigung der „Start-Taste“ wird die Zündung und die Gaszufuhr der
Schrumpfsäule eingeschaltet. Der Drehteller-Start erfolgt automatisch nach einstellbarer
Zeitverzögerung für das Aufheizen der Schrumpffolie. Nach einer Umdrehung des Paletten-
Drehtisches, Drehzahl nach Folienstärke regulierbar, ist der Schrumpfvorgang beendet.
Die Brenner werden automatisch abgeschaltet und der Drehtisch in der Ausgangsposition gestoppt
Der eingelassene Drehtisch müsste bei einem Wiederaufbau neu erworben werden, da dieser aktuell einbetoniert ist.
Der Tisch selbst kann weiterverwendet werden, der Fundamentrahmen des Drehtischs müsste neu beschafft werden, da dieser beim Ausbau sicherlich beschädigt wird.
Die Anlage war bei uns am Gasnetz angeschlossen. Ob diese mit Flasche betrieben werden kann wissen wir nicht.
Neupreis der Anlage lag bei ca. 65.000€
Zustand: gut – sehr gut
Verfügbar: ab sofort
Standort: Losheim
Die Fotos sind Beispielfotos!
Schrumpfsäulenausführung
Maschinengestell
Ä Schrumpfsäule in stabiler Stahlkonstruktion
Ä mit übereinander angeordneten Brennern
Ä Gasbrenner aus hochhitzebeständigem Material
Ä Gasregelstrecke auf einer Montageplatte montiert
Ä Alle Bauelemente leicht zugänglich
Ä Seitenverkleidung mit aerodynamischen Hitzeleitblechen.
Ä Karambolage – Schaltleiste
Ä Gabelstapleraufnahme zum Versetzen der Anlage
Drehtisch:
Ä Drehtisch mit Kettenantrieb
mit Aufsatzkufen für den einwandfreien Unterschrumpf der Folie unter der Palette
Ä Drehtischdurchmesser 1650 mm
Ä Drehtischhöhe 85 mm
Ä Drehtischbelastung 2000 kg
Ä Antriebsmotor mit stufenlos regelbarer Geschwindigkeit (frequenzgeregelt)
Sicherheitseinrichtungen:
Ä Karambolageeinrichtung zum Verhindern einer Karambolage der Palette bei
Falschstapelung oder Schiefstellung. Bei Betätigung werden die Brenner automatisch
abgeschaltet.
Ä elektronische Flammensicherheitsüberwachung nach DIN DVGW
Ä Drehtischüberwachung während des Schrumpfvorganges
Schaltschrank
Schaltschrank gemäss VDE Richtlinien gebaut
Ä Schaltelemente namhafter Hersteller
Ä Platzreserven für nachträgliche Erweiterungen möglich
Ä mit freiprogrammierbarer Steuerung SPS
Ä Schaltschrank an Maschine montiert
Ä Lackierung: RAL 7035 lichtgrau
Technische Daten
Anschlusswerte:
Spannung: 3 x 400 V – 50 Hz + N + PE
Leistung: 1,5 kW
Absicherung: 3 x 16 A
Steuerspannung: 24 V DC
Schutzart: IP 54
Heizmedium: Propangas
Eingangsdruck: 5-6 bar Anschlussgröße an der Maschine R ½“
Schrumpfleistung: bis zu 30 Pal/h
abhängig vom Palettenformat und Folienstärke
Verpackungsmaterial: alle handelsüblichen Schrumpffolien von 60 – 180 my
*Palettenformat: 1200×800 mm Euro / 1200×1000 mm Industrie
Standart Anlage 600×800 mm ½ Euro
Palettenhöhe: 1800 mm max. incl. Palette
*Palettengewicht: 2000 kg max.
Ausführung gemäß UVV-, VDE-, CE- und DVGW
