Beschreibung

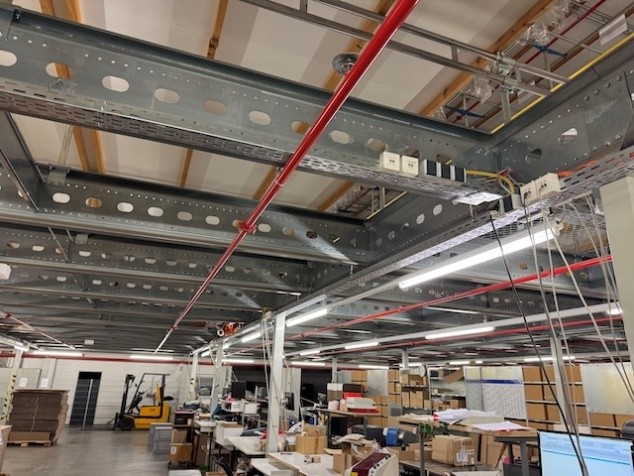

Statisches Hängetextillager, Rundrohrhängebahn, Meiko, ca. 5.000m statische Lagerschienen, ca. 3.600m Trolleysschienen, ca. 1.200 Trolleys, 3 Etagen, inkl. 2.852 m2 Lagerbühne in der Grundfläche, Gesamtfläche ca. 8.556m2 – gebraucht – :
Preis (netto) ab Standort: nur 149.500.-€ (netto) inkl. Demontage, verpacken und verladen
Hersteller: Meiko (SSI Schäfer)
Betreuung durch z.B. BKLS Maschinenbau GmbH & Co. KG
Typ: Rundrohrhängebahn
Baujahr: 2005
Grundfläche ca. 2.852m2 (L = ca. 64,7 m x B = ca. 44.1 m)
Gesamthöhe ca. 7,10m
Inkl. Steigförderer
Inkl. 2 Teleskopförderer für das parktische Ein- und Auslagern von Hängetextil
Pos. 1
EBENE 0 (+0.000)

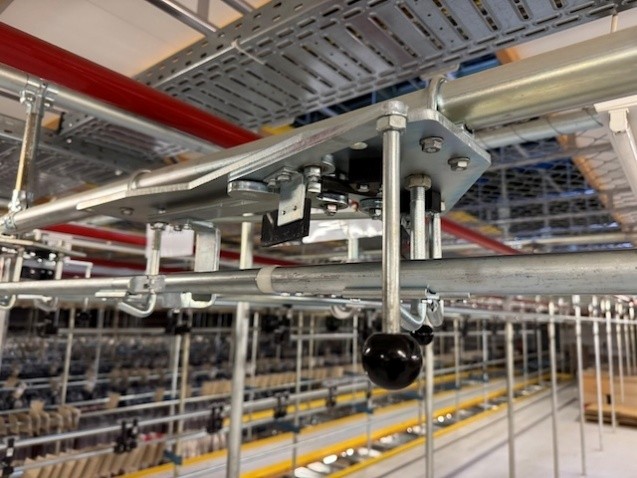

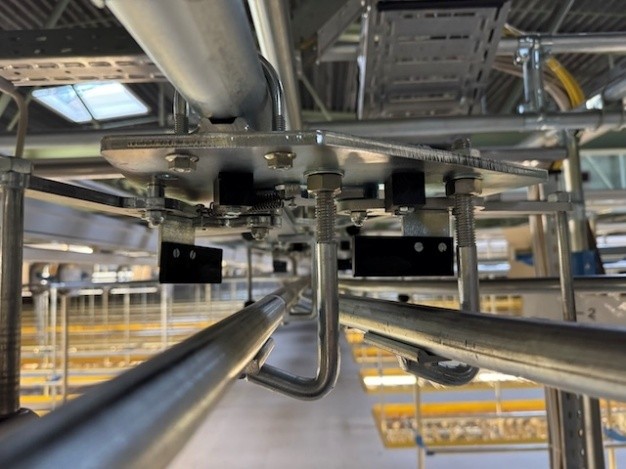

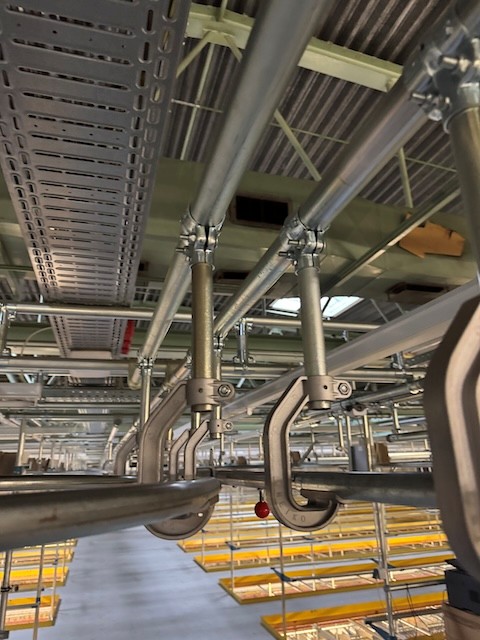

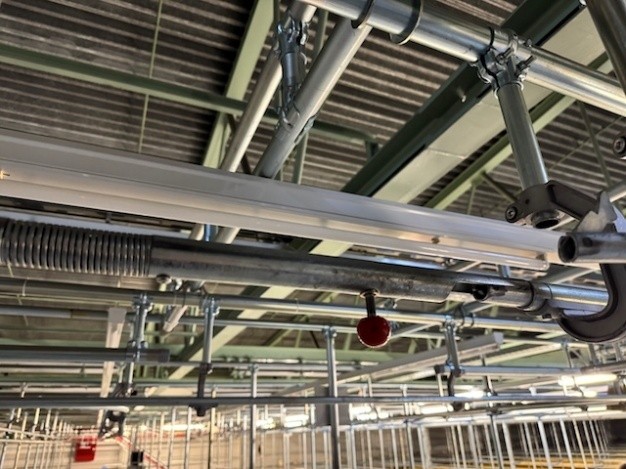

1293 m Laufschiene horizontal
52 m Laufschiene im Gefälle
52m Entgleisungsschutz zu Laufschiene
38 Stk Klappweiche
2 Stk Federweiche
35 Stk Kugelgelenkweiche komplett, 2-weg
1 Stk Kugelgelenkweiche komplett, 3-weg
68 Stk Fangweiche
1 Stk Kreuzweiche komplett, 4-weg
4 Stk Türweichen
2 Stk HD-Handstopp
2 Stk Doppelteleskop, 5 m ausziehbar
30 m2 Unterkonstruktion kompl. im Rampenbereich
3 Stk Elektropneum. Weiche AUS, 2-weg
1 Stk Elektropneum. Weiche EIN, 2-weg
1 Stk Elektropneum. Zuteilwippe, Typ 53
1 Stk Elektropneum. Einschleuspusher (Ø 25 mm)
1 Stk automatischer Trolleyzug-Entkoppler
1 Stk mechanischer Trolley- Kuppler
1 Stk Angetriebener Stauförderer, Typ TFM, L= 3,0 m
6 Stk Pneumatikanschluss zu Verbraucher
Pos. 2
EBENE 1 (Höhe +3.790 OK Bodenbelag)
472m Laufschiene horizontal
30m Laufschiene im Gefälle
970 m Laufschiene zwischen Lager
60m Entgleisungsschutz zu Laufschiene
48 Stk Klappweiche
57Stk Kugelgelenkweiche komplett, 2-weg
2Stk Kugelgelenkweiche komplett, 3-weg
17Stk Fangweiche
3 Stk HD-Handstopp

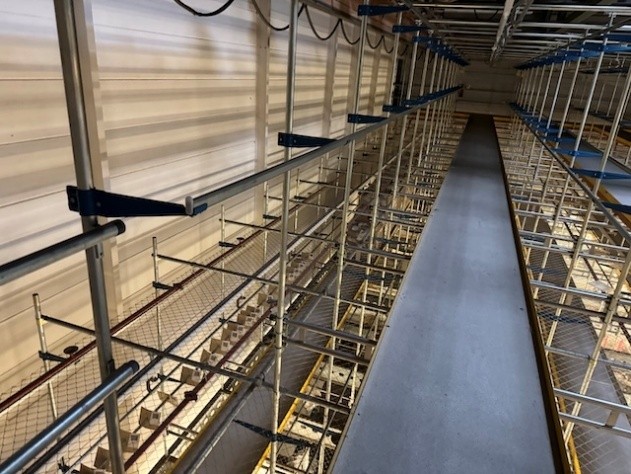

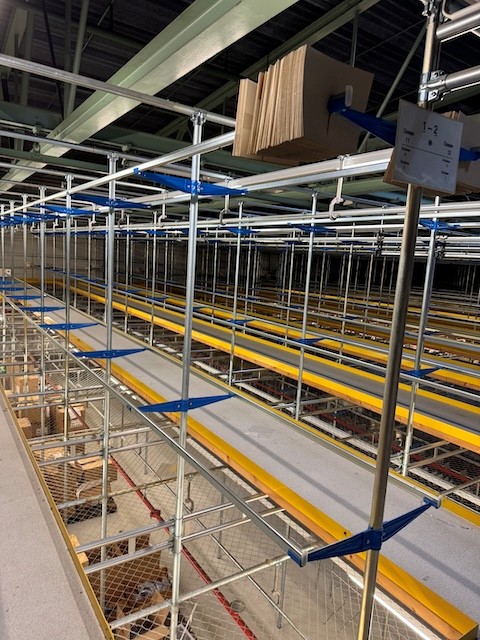

273m Lagerschiene fix einseitig, 2-stöckig
3228m Lagerschiene fix doppelt, 2-stöckig

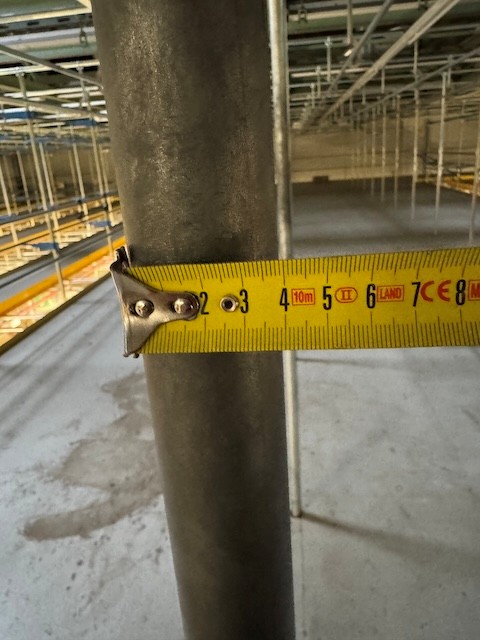

840 Stk Stütze Ø 11/4″ Länge 6 m, verzinkt
2050m Doppelrohrkonstruktion galv. verzinkt (Strut.) 2 xØ 5/4″, H = 150 mm

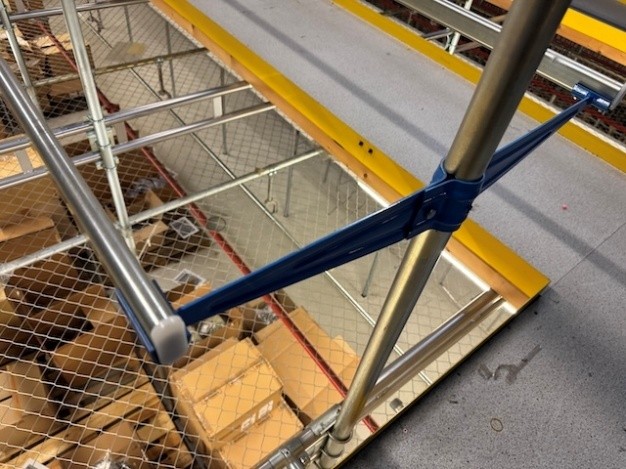

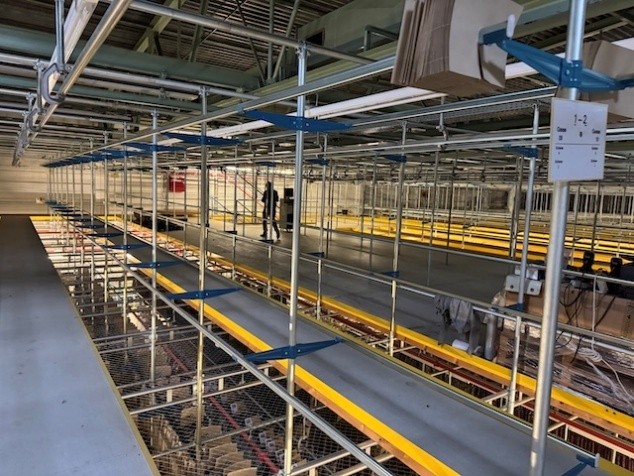

1551m2 Zwischenbühne bestehend aus:
Spanplatte Stärke 28 mm, Qualität B2-V100/E1 beidseitig, roh unbehandelt, Belastung 100 bzw. 250 kg/ m2 aufgelegt Fussleiste ca. 2125m aus Stahlwinkel 100/40/3 mm auf Kantholz gehobelt 45×70 mm inkl. Befestigungsmaterial
pulverbeschichtet, Farbton verkehrsgelb, nach RAL 1023

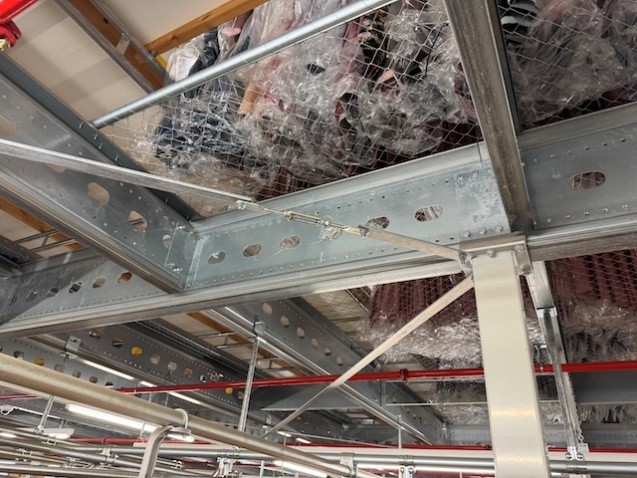

2130m2 Fangnetz bestehend aus Diagonalgeflecht verzinkt, Drahtstärke Ø 2,2 mm, Maschenweite 50×50 mm inkl. Befestigungsmaterial

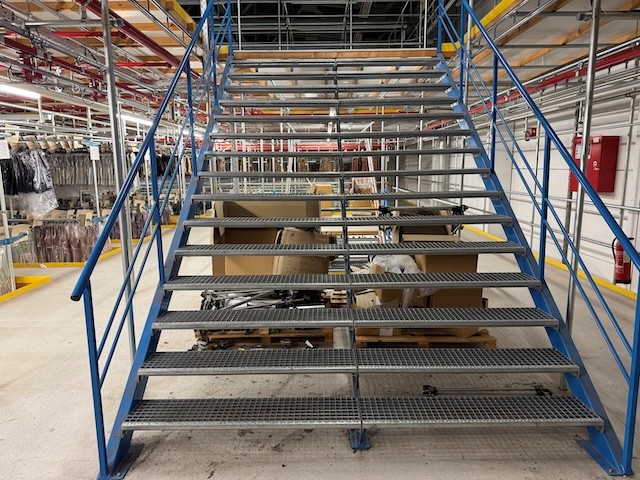

1 St Treppe mit Zwischenpodest und beidseitigem Geländer,
nach RAL 5015, himmelblau
Höhe = 3’790 mm; Breite 2’800 mm pulverbeschichtet, Farbton
2 Stk Treppe mit Zwischenpodest und beidseitigem Geländer,
nach RAL 5015, Höhe = 710 mm; Breite 1’100 mm pulverbeschichtet, Farbtch_
230m Geländer Ø 5/4″, galv. verzinkt, bestehend aus Knie- und Hüftgurt
2Stk Elektropneum. Weiche AUS, 2-weg
1Stk Elektropneum. Weiche EIN, 2-weg
1Stk Elektropneum. Zuteilwippe, Typ 53
1Stk Elektropneum. Einschleuspusher (Ø 25 mm)
1Stk automatischer Trolleyzug-Entkoppler
1 Stk mechanischer Trolley- Kuppler
1 Stk Angetriebener Stauförderer, Typ TFM, L = 3,0 m
5 Stk Pneumatikanschluss zu Verbraucher
Pos. 3
EBENE 2 (Höhe +6.815m OK Bodenbelag), 1.Ausbaustufe
366m Laufschiene horizontal
22m Laufschiene im Gefälle
398m Laufschiene zwischen Lager
38 m Entgleisungsschutz zu Laufschiene
24 Stk Klappweiche
31 Stk Kugelgelenkweiche komplett, 2-weg
1Stk Kugelgelenkweiche komplett, 3-weg
12 Stk Fangweiche
3 Stk HD-Handstopp
147m Lagerschiene fix einseitig, 2-stöckig
1344m Lagerschiene fix doppelt, 2-stöckig
1170m Doppelrohrkonstruktion galv. verzinkt (Strut.) 2 x Ø 5/4″., H = 150 mm
814m2 Zwischenbühne bestehend aus:
Spanplatte Stärke 28 mm, Qualität B2-V100/E1 beidseitig, roh unbehandelt, Belastung 100 bzw. 250kg/ m aufgelegt auf Kantholz gehobelt 45×70 mm inkl. Befestigungsmaterial Fussleiste ca. 942m aus Stahlwinkel 100/40/3 mm
870m2 pulverbeschichtet, Farbton nach RAL 1023 Fangnetz bestehend aus Diagonalgeflecht verzinkt, Drahtstärke Ø 2,2 mm, Maschenweite 50×50 mm inkl. Befestigungsmaterial
1 Stk Treppe mit beidseitigem Geländer, Höhe = 3’025 mm;
Breite 2’800 mm pulverbeschichtet, Farbton nach RAL 5015
1 Stk Treppe mit beidseitigem Geländer, Höhe = 3’025 mm;
Breite 1’100 mm pulverbeschichtet, Farbton nach RAL 5015
168m Geländer Ø 5/4″,“, galv. verzinkt, bestehend aus Knie- und Hüftgurt
2 Stk Elektropneum. Weiche AUS, 2-weg
1Stk Elektropneum. Weiche EIN, 2-weg
1Stk Elektropneum. Zuteilwippe, Typ 53
1Stk Elektropneum. Einschleuspusher (025mm)
1Stk automatischer Trolleyzug-Entkoppler
1Stk mechanischer Trolley-Kuppler
1Stk Angetriebener Stauförderer, Typ TFM, L= 3,0 m
6Stk Pneumatikanschluss zu Verbraucher
Pos. 4 VERTIKAL FÖRDERUNG, EBENE O NACH EBENE 2

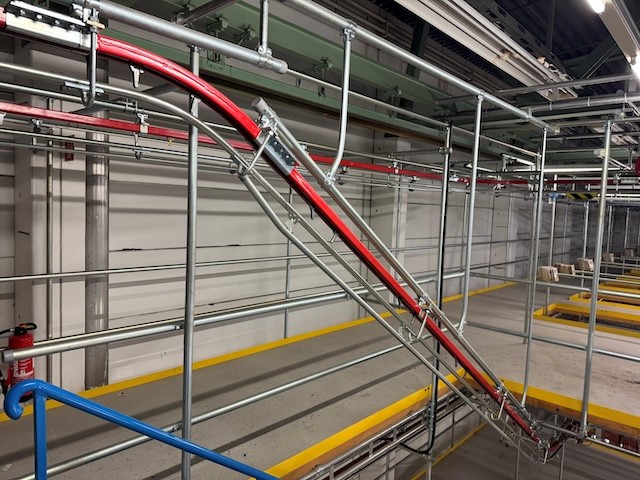

1 Stk Kettenförderer M 1, Totallänge 112 m bestehend aus:
1 Stk Antrieb inkl. Revisionsschalter, V = 12,5m/min.
1 Stk Spannstation
112m Förderkette inkl. Mitnehmer, Teilung 830 mm
1Stk Servicestation, L = 0,75 m
2Stk Teilbares Förderprofil, L = 1,0 m
85m Förderprofil gerade
6Stk Horizontalkurve 180°,r = 600 mm
2 Stk Horizontalkurve 90°, r = 600 mm
2 Stk Horizontalkurve 45°, r = 600 mm
4 Stk Vertikalkurve AUF 30°, r = 900 mm
4 Stk Vertikalkurve AB 30°, r = 900 mm
5Stk Vertikalkurve AUF 15°, r = 900 mm
5 Stk Vertikalkurve AB 15°, r = 900 mm
1 Stk Cut- out für Spannstation
40m Entgleisungsschutz zu Laufschiene
Pos. 5 TROLLEYS

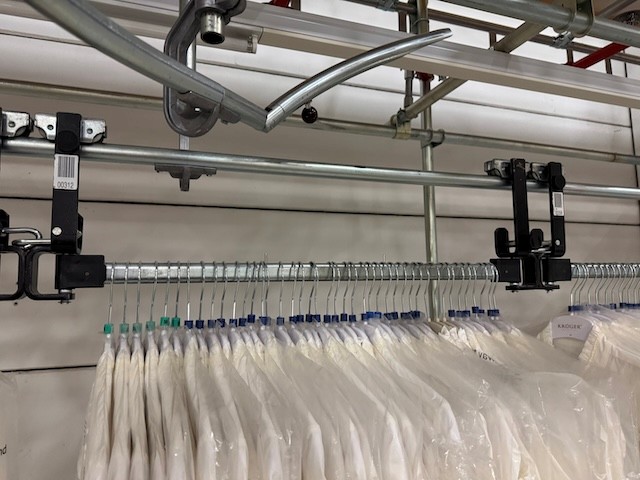

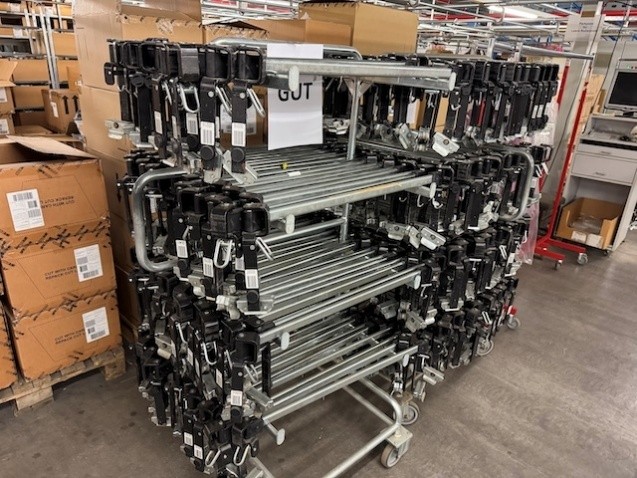

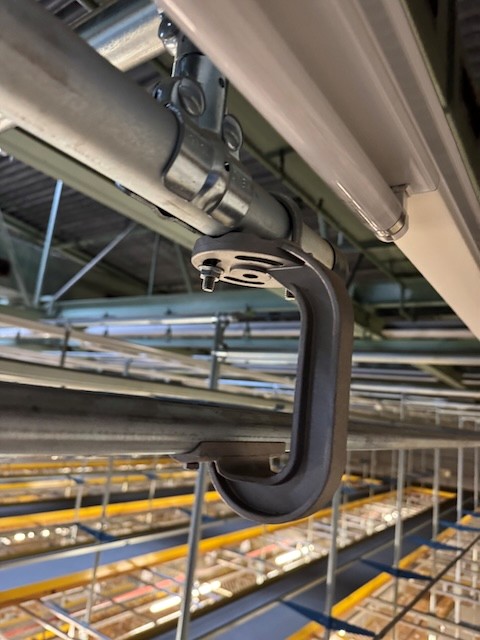

- 1.200 Stk Doppelrollentrolley, Typ 53.083, mit Codierung, mit Kupplung Ladekapazität = 660 mm
Pos. 6 TROLLEYAGEN
10 Stk Leertrolleywagen
Pos. 7 STEUERUNG FÜR FÖRDERER
1 Stk TransLog-Steuerung, bestehend aus folgenden Komponenten:
8 Stk WEMO ! Steuerung in Metallgehäuse
1 Stk. TransLog-PC mit Modemsupport (ISDN-/Analog-Leitung bauseits)
1 Stk Schaltschrank mit Taktsteuerung und USV/24V Dauer 5 Min.
3 Stk I-Punkt Terminals inkl. Möbel
5 Stk Funkscanner mit Basis / Ladestation
1200 Stk Barcode
1200 Stk Transponder
5 Sik Not-Aus Schalter
75 Stk Sensor, Typ Wenglor, mit Halter
Beim Transport von den oberen Ebenen in den Warenausgang werden die Trolleys welche Gruppe aufgegeben werden, auch als Gruppe ausgeschleust.
Software:
– TransLog Software für die gesamte Anlage, konfiguriert
– Gesamte Elektroplanung
– Programmerstellung zur Steuerung der Anlagekomponenten
– TransLog-System mit Fehlermeldung, und Modemsupport
Pos. 8
2852 m2 STAHLBAUBÜHNE
Stahlbaubühne nach DIN 17100 und DIN 18800
– Stützenraster ca. 4970 x 4900 mm, L = ca. 64,7 m;
B = ca. 44.1 m; H = 3,10 m
– Oberflächenbehandlung: sandgestrahlt, grundiert und lackiert
Farbton nach RAL Z.B. Crenteyreiss RAL 9001
– Verankerung: Stütze mit Fussplatte am Boden verankert
Technische Ausgangspunkte:
Belastbarkeit begehbare Fläche 100 bzw. 250 kp/m2
Belastung Laufschiene 60 kp/m Belastung Lagerschiene 75 kp/m
Haustechnik 15 kp/m2
Eine Besichtigung ist ausdrücklich erwünscht!
Zustand: gut bis sehr gut
Verfügbar: ca. 2tes Quartal 2026
Standort: Raum Bodensee

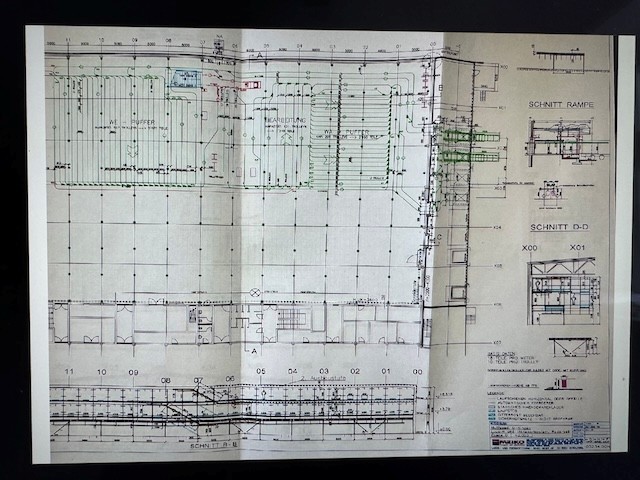

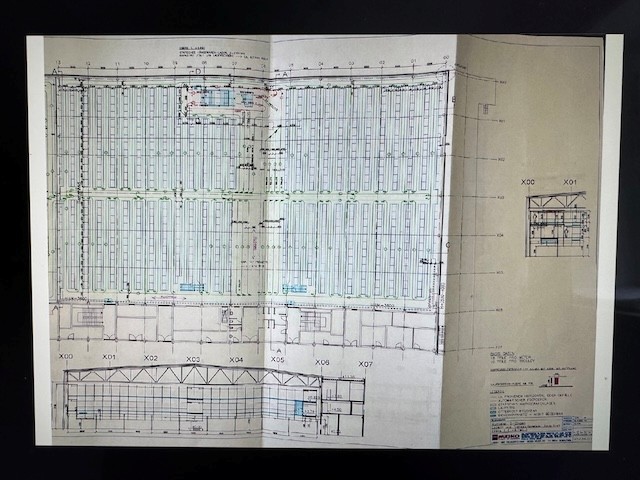

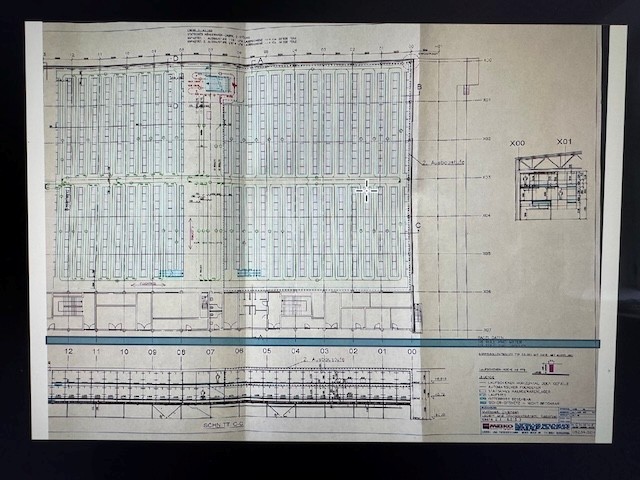

Plan und Beschreibung liegt als PDF (Foto) vor das wir ihnen gerne bei Interesse zusenden.
