Beschreibung

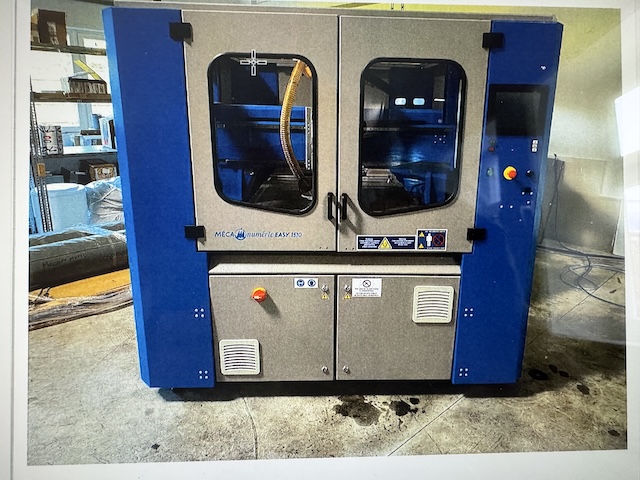

CNC Fräse, Fräs- und Graviermaschine, MECANUMERIC, MECA EASY 1510 – gebraucht – :
Preis ab Standort: 23.500.-€ (netto)!
Hersteller: MECANUMERIC
Typ: MECA EASY 1510
Baujahr: 2015, VORFÜHRMASCHINE

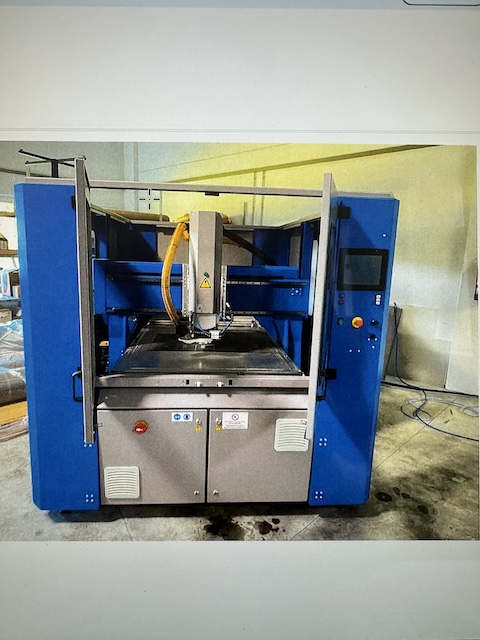

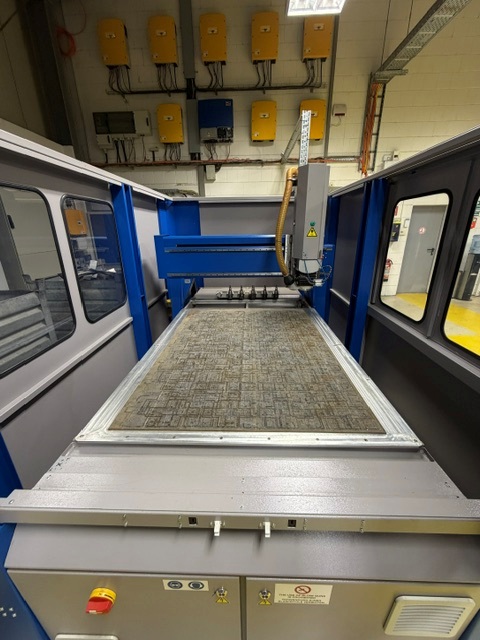

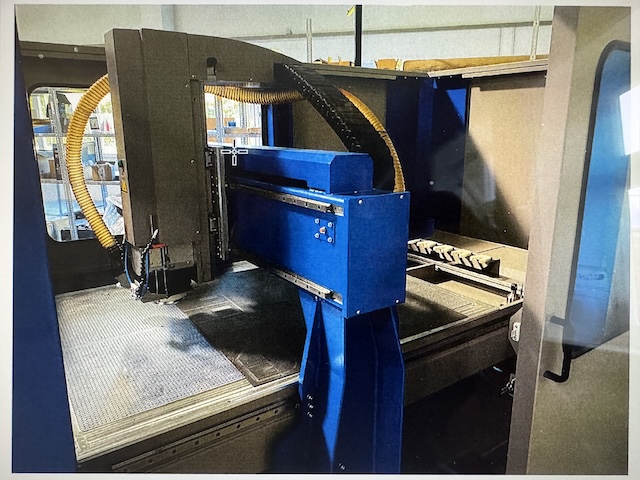

Drei-Achs-Fräsmaschine als Flachbett-Portalausführung.
Arbeitswege X-, Y-, Z-Achsen: 1.050 / 1.550 / 200 mm.
Tischgestell wag Bortal: Ausführung als solide spannungsfreie, komplett verschweißte Slahlkonstruktion, pulverbeschichtet.
Schwerer Tischunterbau zur Aufnahme des Unterdrucktisches VAC-CAISSON, als Kassette gestaltet, Luftdurchlassbohrungen in einem Raster von 10 mm.
Vorschubgeschwindigkeit:
300 mm/sec (18 m/min) im Eilgang und Vorschubbetrieb!
Führung auf Schienen, Gleitschuhe mit vorgelagertem Kugelumlauf.
Übertragung : Präzisionskugelumlaufspindeln
Kugelumlaufspindel auf allen Achsen
Wartungsfreie, bürstenlose Servoantriebsmotoren
(750 W auf X und Y, 300 W auf Z)
Wiederholgenauigkeit: +/- 0,025 mm Mechanische Auflösung: 0,0006 mm
Numerische Steuerung: Mecanumeric CN 7000 ISO-G-Code
Bedienung der Maschine über einen 10″ Touch Screen-Display
Vollständige Beschaffenheit und CE – Konformitätserklärung gemäß den grundlegenden Sicherheits- und Gesundheitsanforderungen der

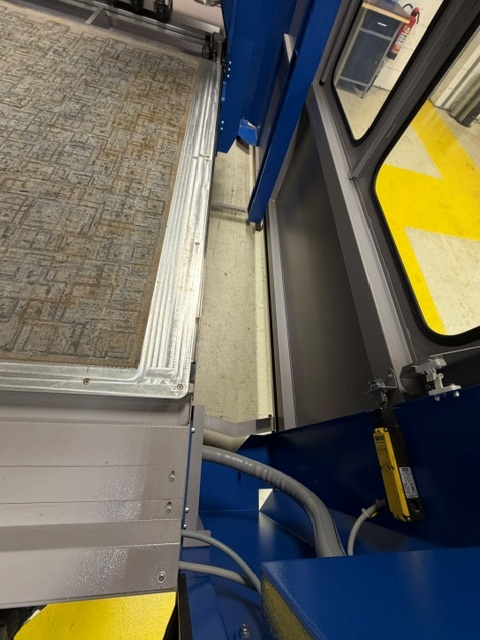

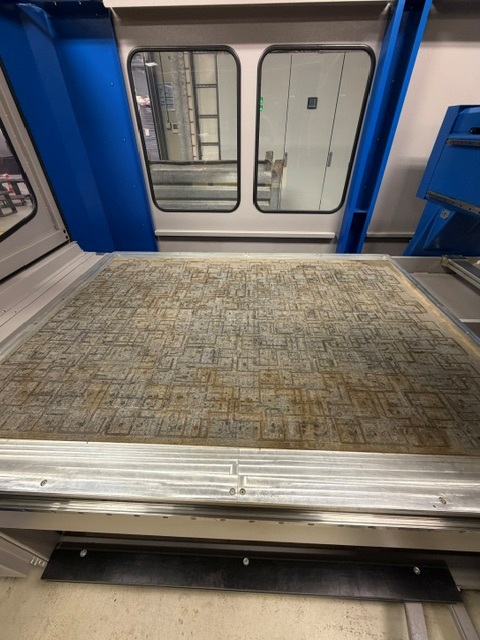

Unterdruck-/ Vakuumtisch 1.020 x 1.500 mm

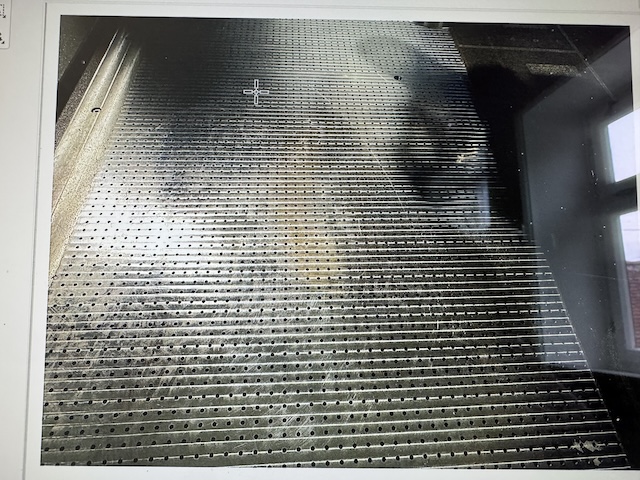

Träger- Arbeitstisch gestaltet als geschlossene Aluminiumplatte, auf deren Fläche Vakuumdurchlassbohrungen in einem Raster von 10 mm
vorhanden sind.
Der Tisch ist in 2 Hauptbereiche unterteilt, welche manuell zugeschalten werden können.

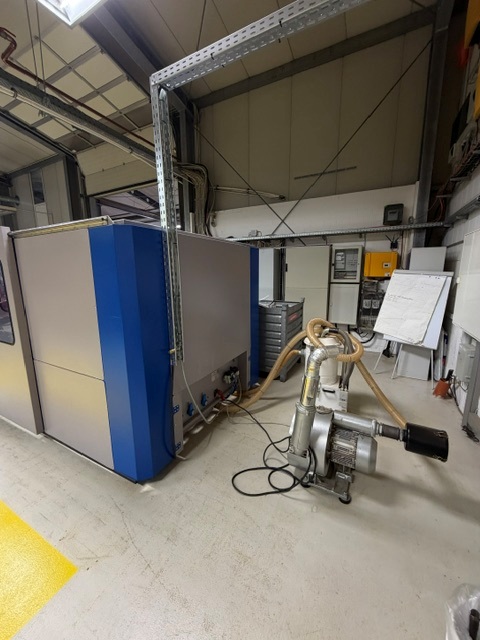

Unterdruckerzeugung durch einen (1) zweistufigen Hochleistung – Vakuumseitenkanal-Verdichter. Motorleistung 4,5 KW, Saugvermögen 320 m/Std., Filter und Schalldämpfer inklusive.
Bedingt durch den Gesamtumfang und die mögliche Wärmeentwicklung, ist die Unterbringung der Pumpen außerhalb des Maschinekörpers. Die elektrischen Steuerelemente und Absicherungen für Pumpe und Ventile sind in dem Maschinensteuerschrank bzw. auf dem Bedientableau integriert.
Frässpindel
HF40-ATC24
ENC
Umbau
Modul
APSG-A
Unterdruckerzeugung durch einen (1) zweistufigen Hochleistung – Vakuumseitenkanal-Verdichter. Motorleistung 4,5 KW, Saugvermögen 320 m/Std., Filter und Schalldämpfer inklusive.
Bedingt durch den Gesamtumfang und die mögliche Wärmeentwicklung, ist die Unterbringung der Pumpen außerhalb des Maschinekörpers. Die elektrischen Steuerelemente und Absicherungen für Pumpe und Ventile sind in dem Maschinensteuerschrank bzw. auf dem Bedientableau integriert.

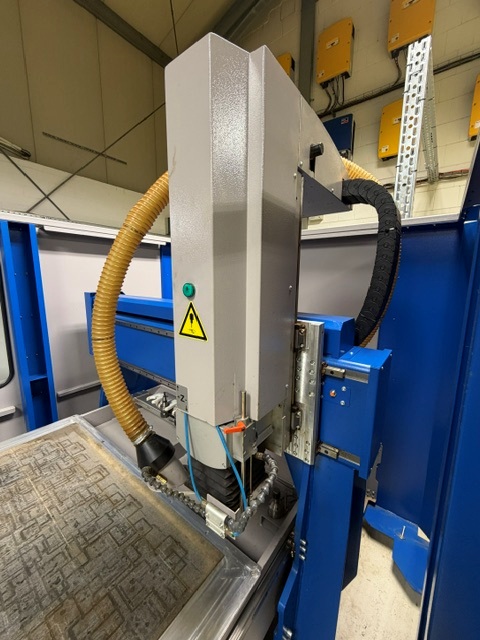

Hochfrequenz-Motorfrässpindel 4KW
Leistung: 4KW
Drehzahlbereich: bis 24.000 U/min.
Schneller Werkzeugtausch mit pneumatischem Auswurf, ISO30 Kegel.
Werkzeugaufnahme: Spanndurchmesser bis 2-16 mm.
Kühlung durch Druckluft 6bar 20m/h
In der Position sind Umformer und Schaltelemente enthalten.

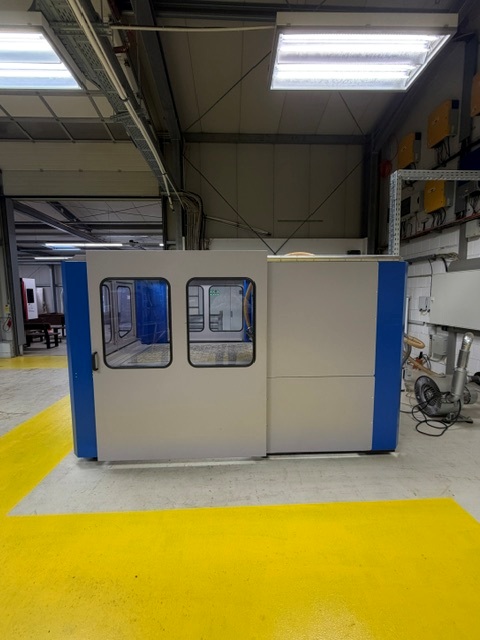

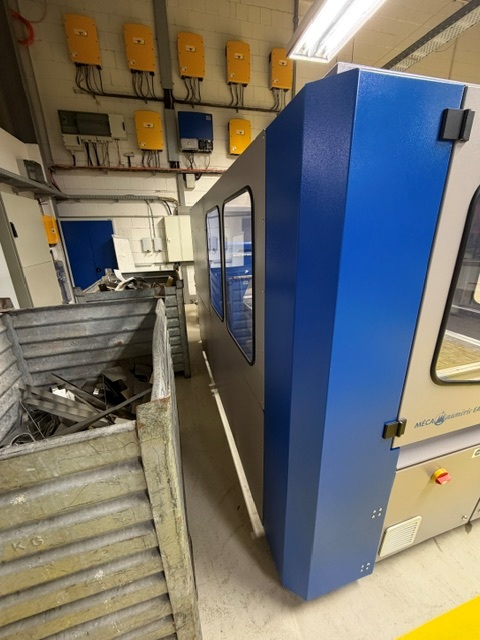

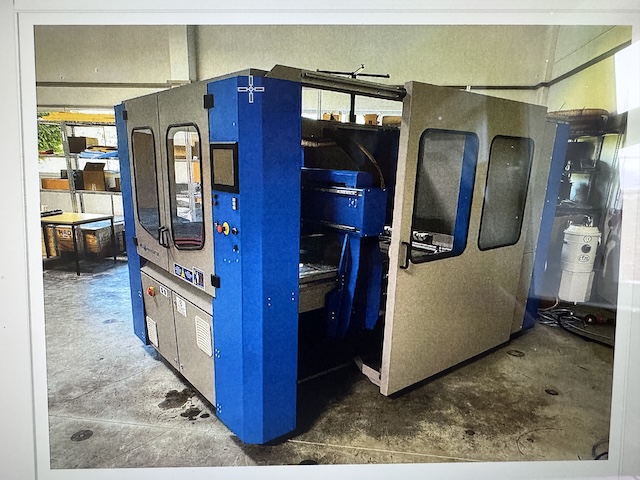

Sicherheitsumhausung der Maschine
Frontseite mit Tür und Sicherheitsschloss
– Entfall Position PROTCHOC –
Aufbereitung der elektrischen Steuer- und Schaltelemente sowie der Ausgangssteckdose für einen Hochleistungsindustriesauger.
Wechsler
CH 6 S

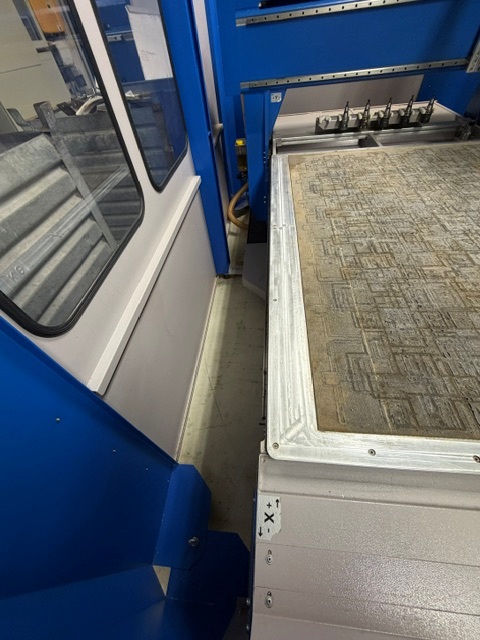

Automatischer Werkzeugwechsler für 6 Werkzeuge, statisch am Tischende angebracht sowie Längenmesseinrichtung für eingespannte Werkzeuge.
In der Position sind sechs Werkzeugträger (6 Stück) mit den gängigen Spannzangen und Muttern sowie dem entsprechenden Schlüsselsatz enthalten.
(inklusive)
Absaugung
ANZ
Absaugvorrichtung für Spane und Staub an dem Fräskopf der Spindel
Mechanische Vorrichtung, Bürstenkopf und Rohrleitungen. Pneumatisch gesteuerter Absaugschuh. Integration von 2 Düsen für das integrierte Kühlsystem.
(inklusive)
Fräserkühlung
Werkzeugkühlung durch regulierte Nebelsprühung von Kühlmittel
(inklusive)
MicroLub60
Empfohlen für die Verarbeitung von Aluminium und Buntmetallen.
Behälterinhalt: 1 Liter
Luftdurchfluss: regelbar von 0 bis 1 Liter / Std, 60mm* max
Modul
Remote
SRV
Die Maschine kann von unseten Servicetechnikern Remote kontrolliert und ggf. konfiguriert werden. Bei Bedarf stellt der Kunde eine Internetverbindung zur Maschine her, erlaubt individuell den Fernzugriff und setzt sich mit unserer technischen Hotline in Verbindung.
Zustand: gut
Verfügbar: ab sofort
Standort: Delmenhorst
