Beschreibung

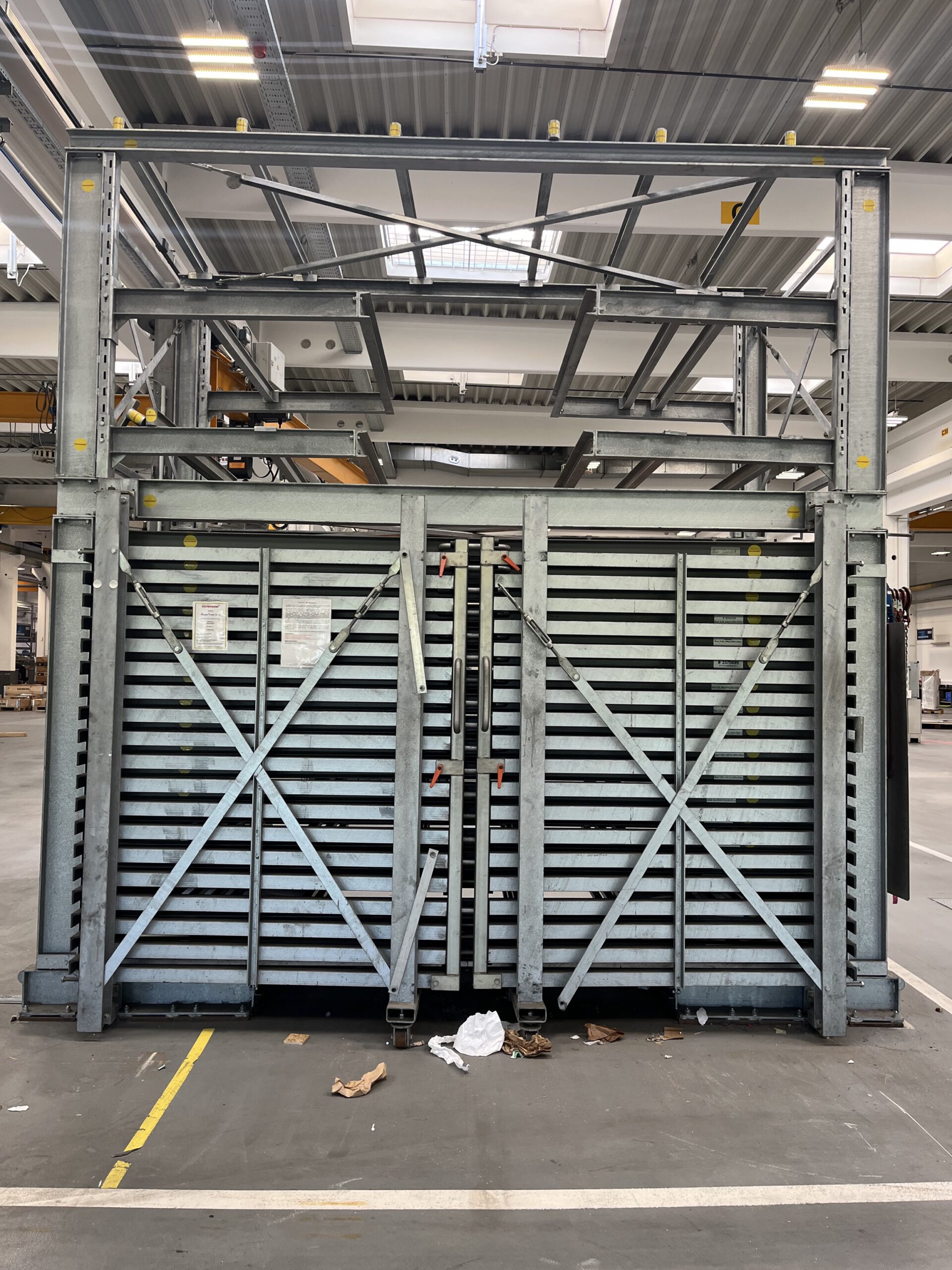

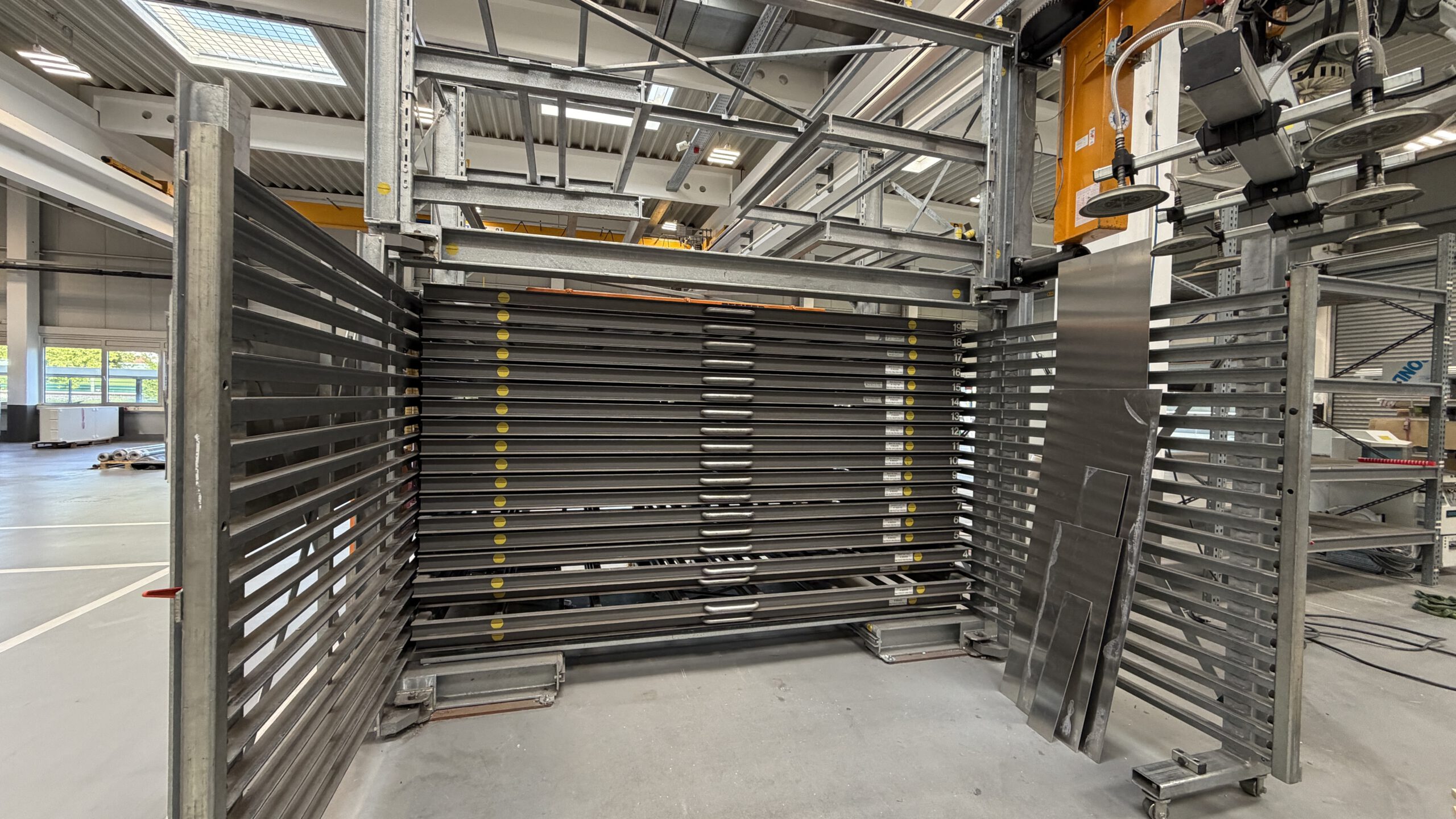

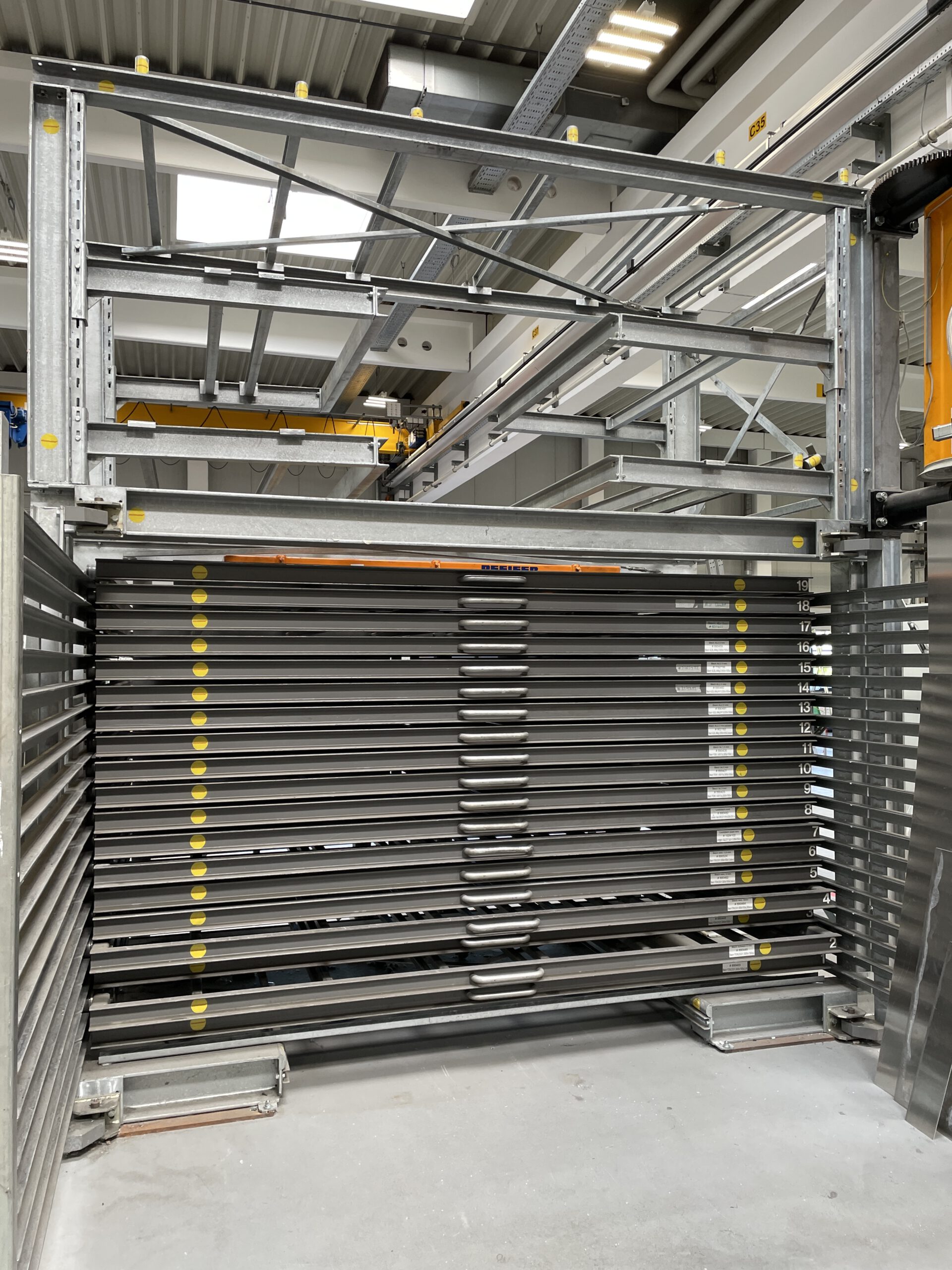

Storemaster Regal, Master Tower SL 19, Auszug doppelseitig mit Kran 6m – gebraucht – :
Preis ab Standort: 22.500.-€ (netto), demontiert und verladen

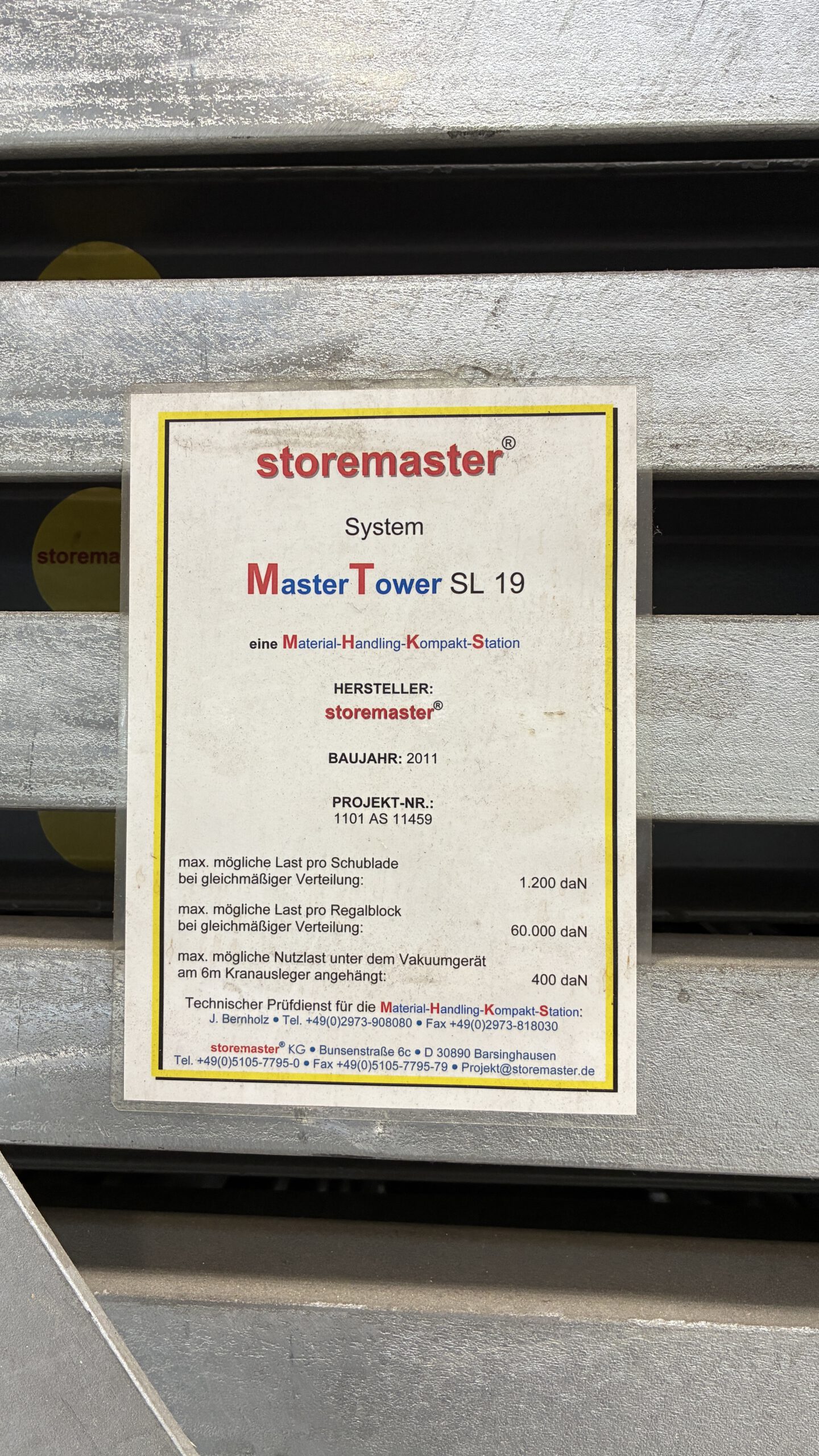

Hersteller: Storemaster
Typ: Master Tower SL 19
Baujahr: 2011
max. mögliche Last pro Schublade bei gleichmäßiger Verteilung: 1.200 daN
max. mögliche Last pro Regalblock bei gleichmäßiger Verteilung: 60.000 daN
max. mögliche Nutzlast unter dem Vakuumgerät am 6m Kranausleger angehängt: 400 daN
PROJEKT-NR.: 1101 AS 11459

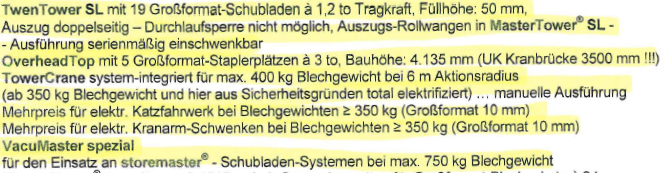

TwenTower SL mit 19 Großformat-Schubladen à 1,2 to Tragkraft, Füllhöhe: 50 mm,
Auszug doppelseitig – Durchlaufsperre nicht möglich,
Auszugs-Rollwangen in MasterTower® SL –
– Ausführung serienmäßig einschwenkbar
OverheadTop mit 5 Großformat-Staplerplätzen à 3 to,
Bauhöhe: 4.135 mm (UK Kranbrücke 3500 mm !!!)
TowerGrane system-integriert für max. 400 kg Blechgewicht bei 6 m Aktionsradius (ab 350 kg Blechgewicht und hier aus Sicherheitsgründen total elektrifiziert) … manuelle Ausführung
Mehrpreis für elektr. Katzfahrwerk bei Blechgewichten ≥ 350 kg (Großformat 10 mm)
Mehrpreis für elektr. Kranarm-Schwenken bei Blechgewichten ≥ 350 kg (Großformat 10 mm)
VacuMaster spezial für den Einsatz an storemaster® – Schubladen-Systemen bei max. 750 kg

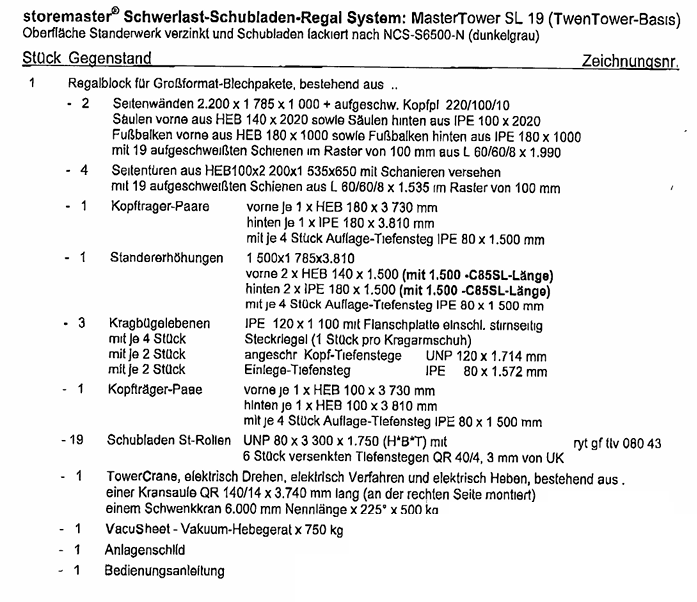

storemaster Schwerlast-Schubladen-Regal System: MasterTower SL 19 (TwenTower-Basis)
Oberfläche Standerwerk verzinkt und Schubladen lackiert nach NCS-S6500-N (dunkelgrau)
Stuck Gegenstand
Zeichnungsnr:
1 Regalblock für Großformat-Blechpakete, bestehend aus:
2 Seitenwänden 2.200 x 1 785 x 1 000 + aufgeschw. Kopfpl 220/100/10
Säulen vorne aus HEB 140x 2020 sowie Säulen hinten aus IPE 100 x 2020
Fußbalken vorne aus HEB 180 x 1000 sowie Fußbalken hinten aus IPE 180 x 1000 mit 19 aufgeschweißten Schienen im Raster von 100 mm aus L 60/60/8 x 1.990
4 Seitentüren aus HEB100x2 200×1 535×650 mit Schanieren versehen mit 19 aufgeschweißten Schienen aus L 60/60/8 x 1.535 im Raster von 100 mm
1 Kopftrager-Paare: vorne le 1x HEB 180 x 3 730 mm
hinten le 1 x IPE 180 x 3.810 mm
mit je 4 Stuck Auflage-Tiefensteg IPE 80 x 1.500 mm
1 Ständererhöhungen: 1 500×1 785×3.810
vorne 2 x HEB 140 x 1.500 (mit 1.500 -C85SL-Länge)
hinten 2 x IPE 180 x 1.500 (mit 1.500 -C85SL-Länge)
mit je 4 Stück Auflage-Tiefensteg IPE 80 x 1 500 mm
3 Kragbügelebenen IPE 120 x 1 100 mit Flanschplatte einschl. stirnseitig
mit je 4 Stück Steckriegel (1 Stück pro Kragarmschuh)
mit je 2 Stück angeschr Kopf-Tiefenstege UNP 120 x 1.714 mm
mit je 2 Stück Einlege-Tiefensteg IPE 80x 1.572 mm
1 Kopfträger-Pase
vorne je 1x HEB 100 x 3 730 mm
hinten je 1 x HEB 100 x 3 810 mm
mit je 4 Stück Auflage-Tiefensteg IPE 80 x 1 500 mm
19 Schubladen St-Rollen UNP 80 x 3 300 x 1.750 (H*B*T) mit ryt gf tiv 080 43
6 Stück versenkten Tlefenstegen QR 40/4, 3 mm von UK

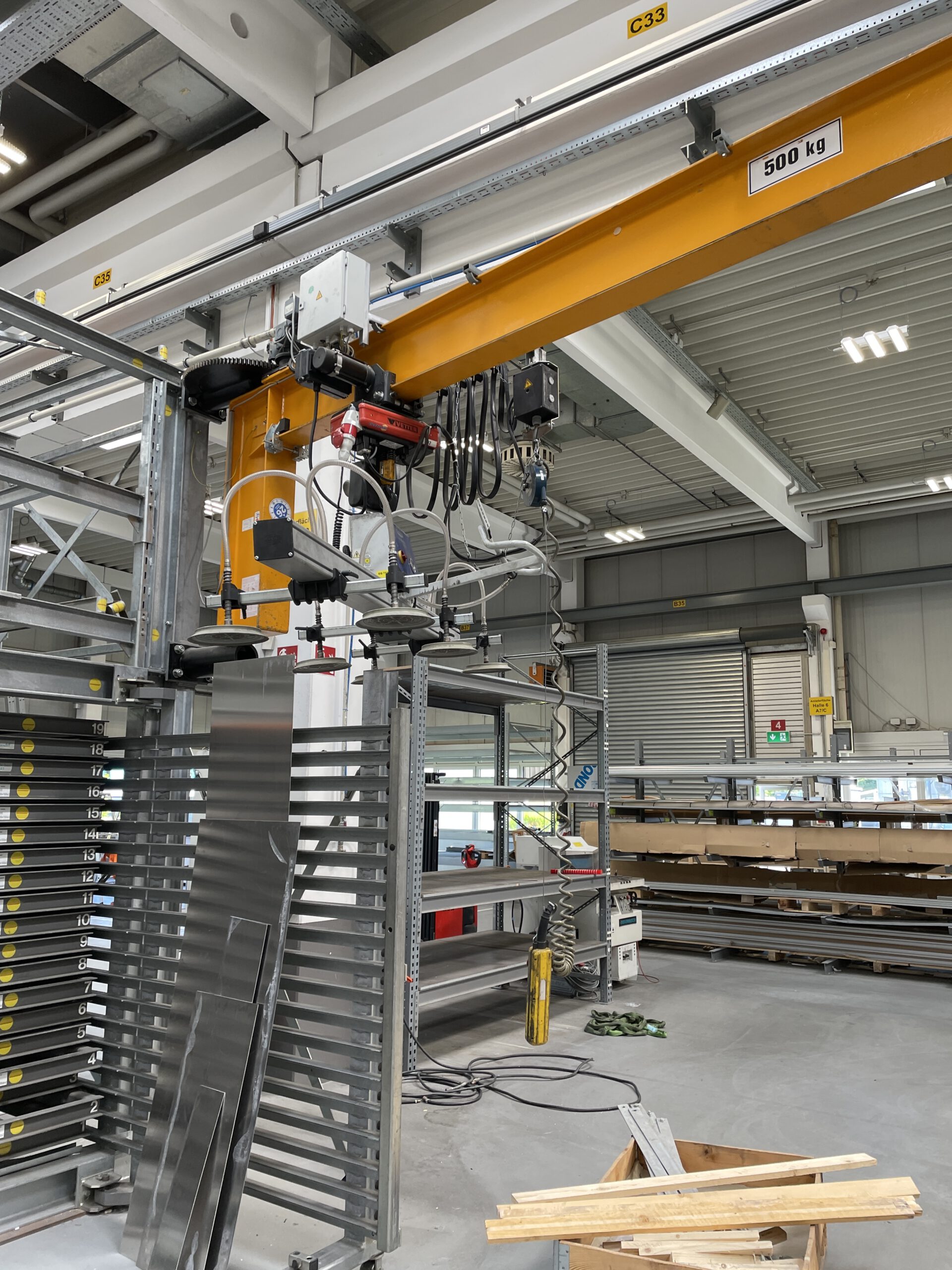

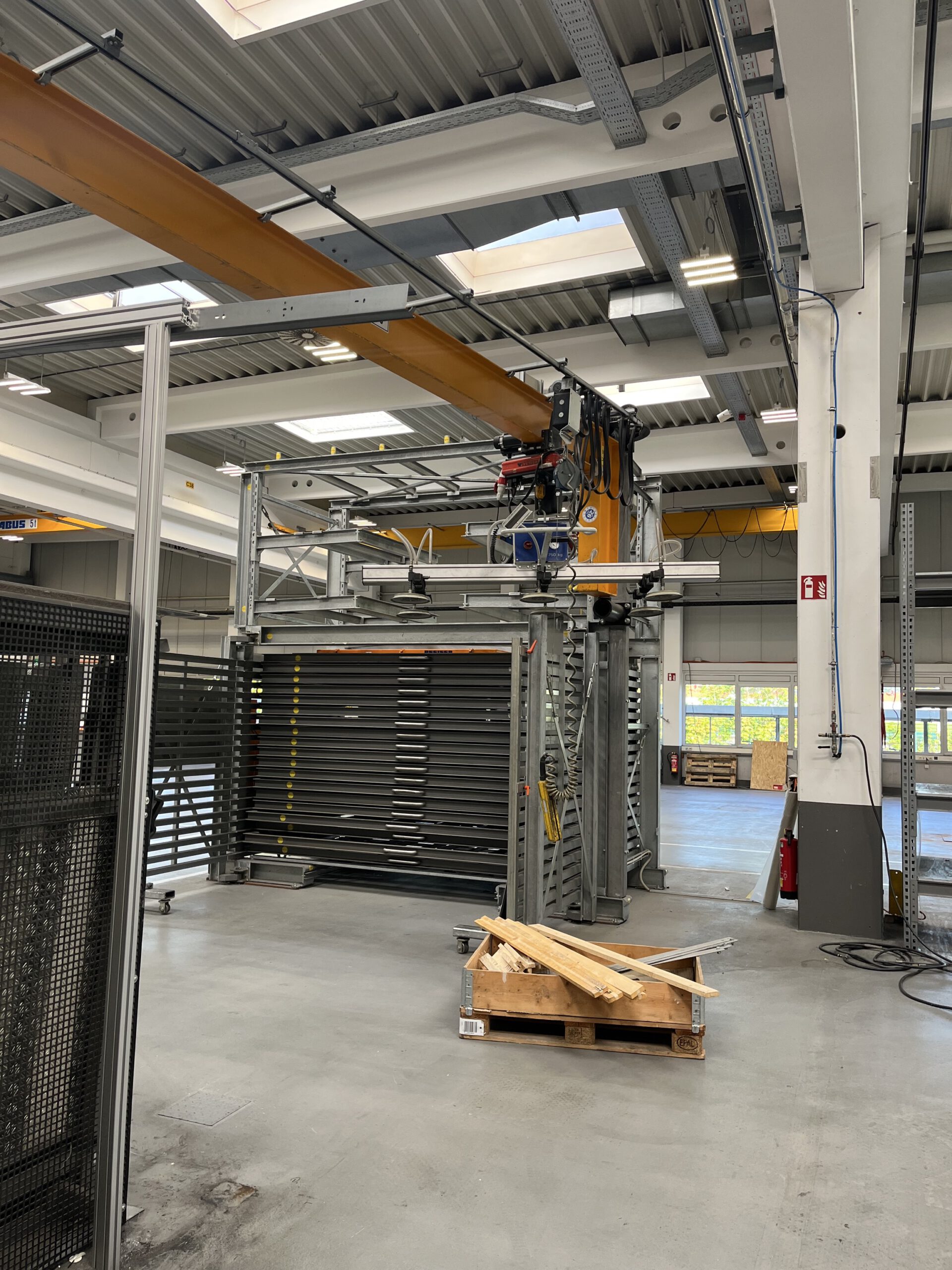

1 TowerCrane, elektrisch Drehen, elektrisch Verfahren und elektrisch Heben, bestehend aus. einer Kransaule QR 140/14 x 3.740 mm lang (an der rechten Seite montiert) einem Schwenkkran 6.000 mm Nennlänge x 225° x 500 kg
1 VacuSheet – Vakuum-Hebegerat x 750 kg
1 Anlagenschild
1 Bedienungsanleitung

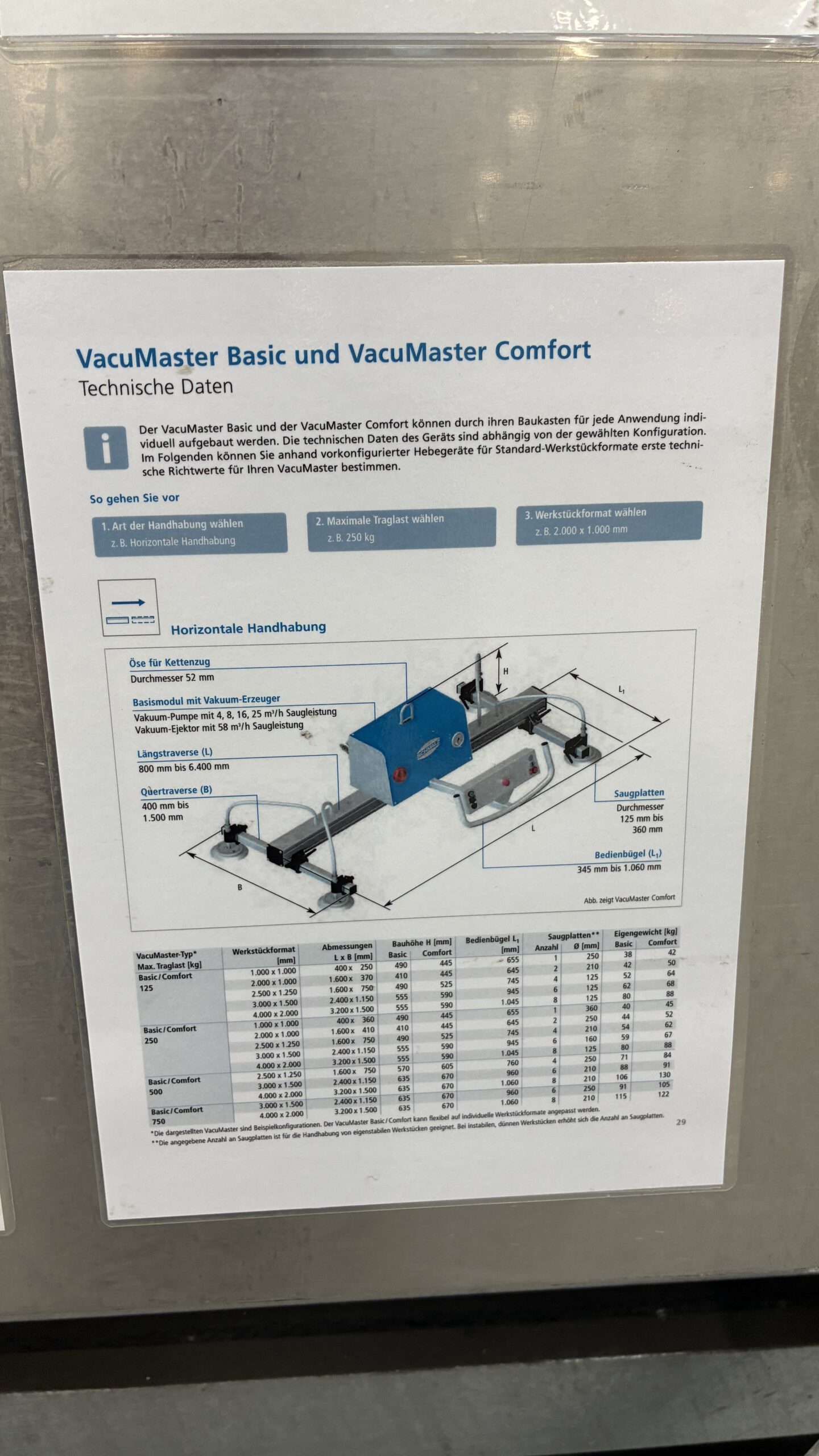

VacuMaster Basic und VacuMaster Comfort
Technische Daten
Der VacuMaster Basic und der VacuMaster Comfort können durch ihren Baukasten für jede Anwendung individuell aufgebaut werden. Die technischen Daten des Geräts sind abhängig von der gewählten Konfiguration.
Im Folgenden können Sie anhand vorkonfigurierter Hebegeräte für Standard-Werkstückformate erste technische Richtwerte für Ihren VacuMaster bestimmen.
So gehen Sie vor
- Art der Handhabung wählen: z. B. Horizontale Handhabung
2.Maximale Traglast wählen: z. B. 250 kg
- Werkstückformat wählen: z.B. 2.000 x 1.000 mm
Zustand: gut
Verfügbar: ab sofort
Standort: 87719 Mindelheim
